【MX系軸用】メッキ 押しボタン枠
¥490 税込
なら 手数料無料で 月々¥160から

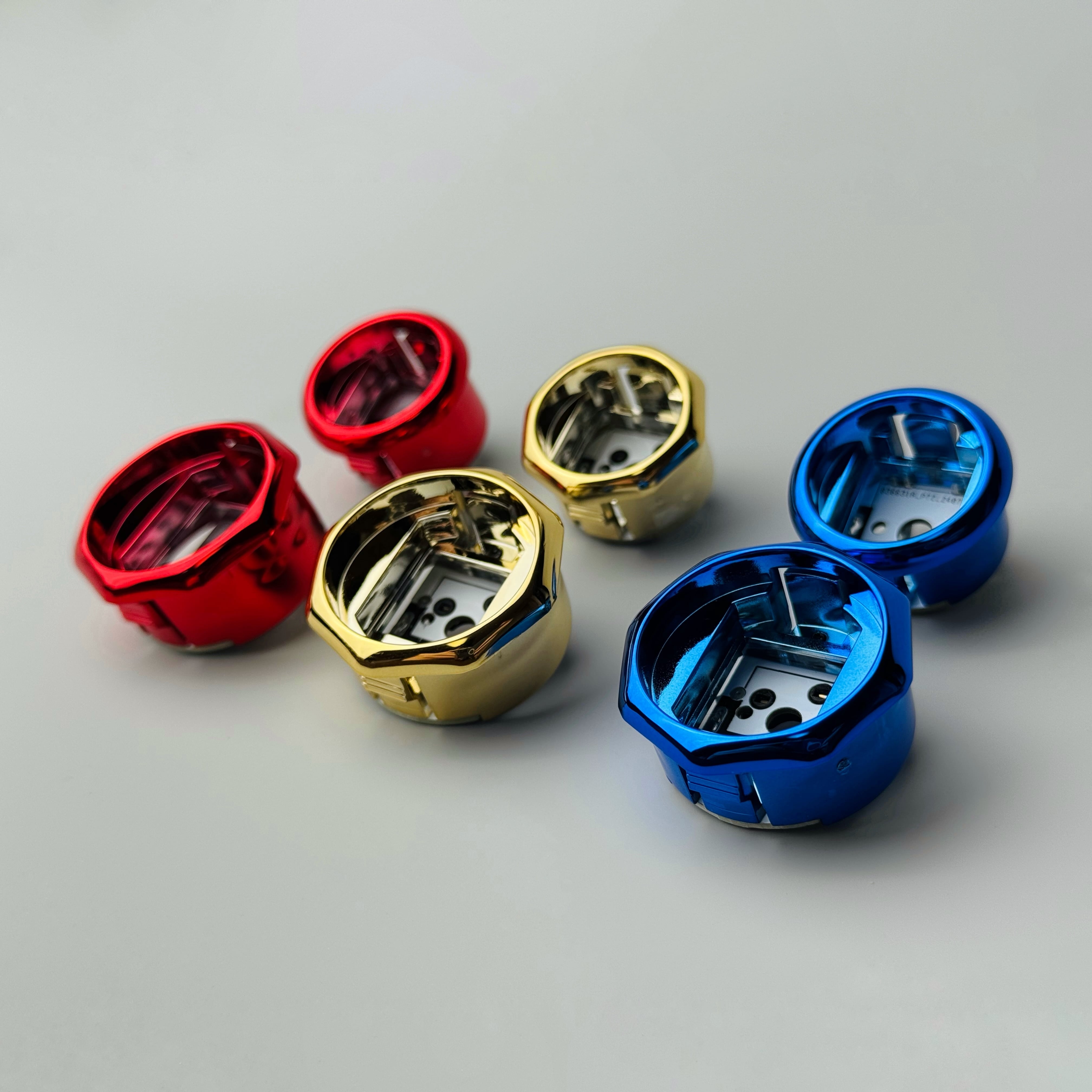

メッキ 押しボタン枠
真空メッキ加工を施し、さらに仕上がりの良い個体を厳選した
金属メッキ仕上げの押しボタン枠です。
【MX系軸】の使えるハメ込み式(ツメ式)押しボタン枠です。

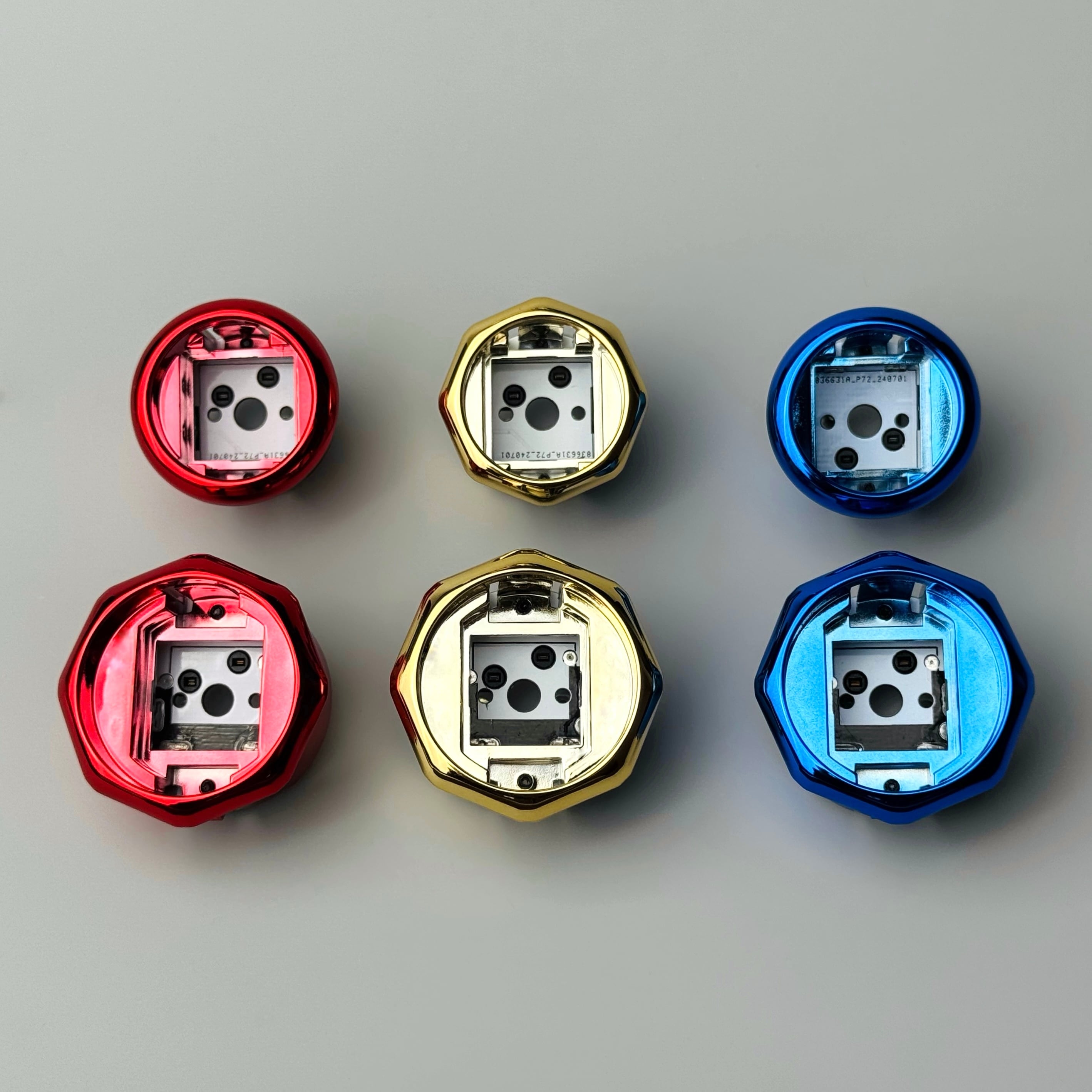

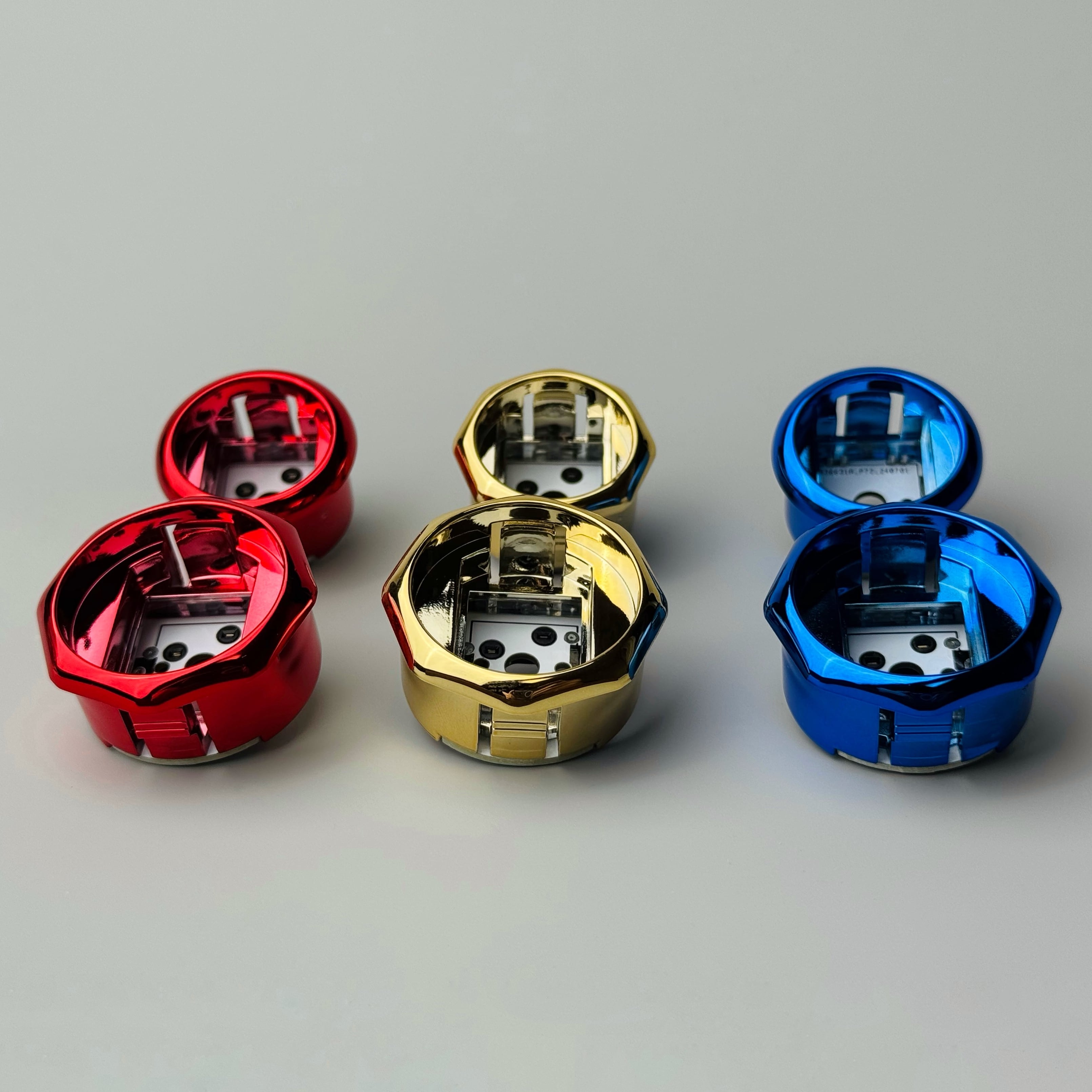

■ ベゼル形状
・八角形ベゼル
・円形ベゼル（24サイズの赤と青）

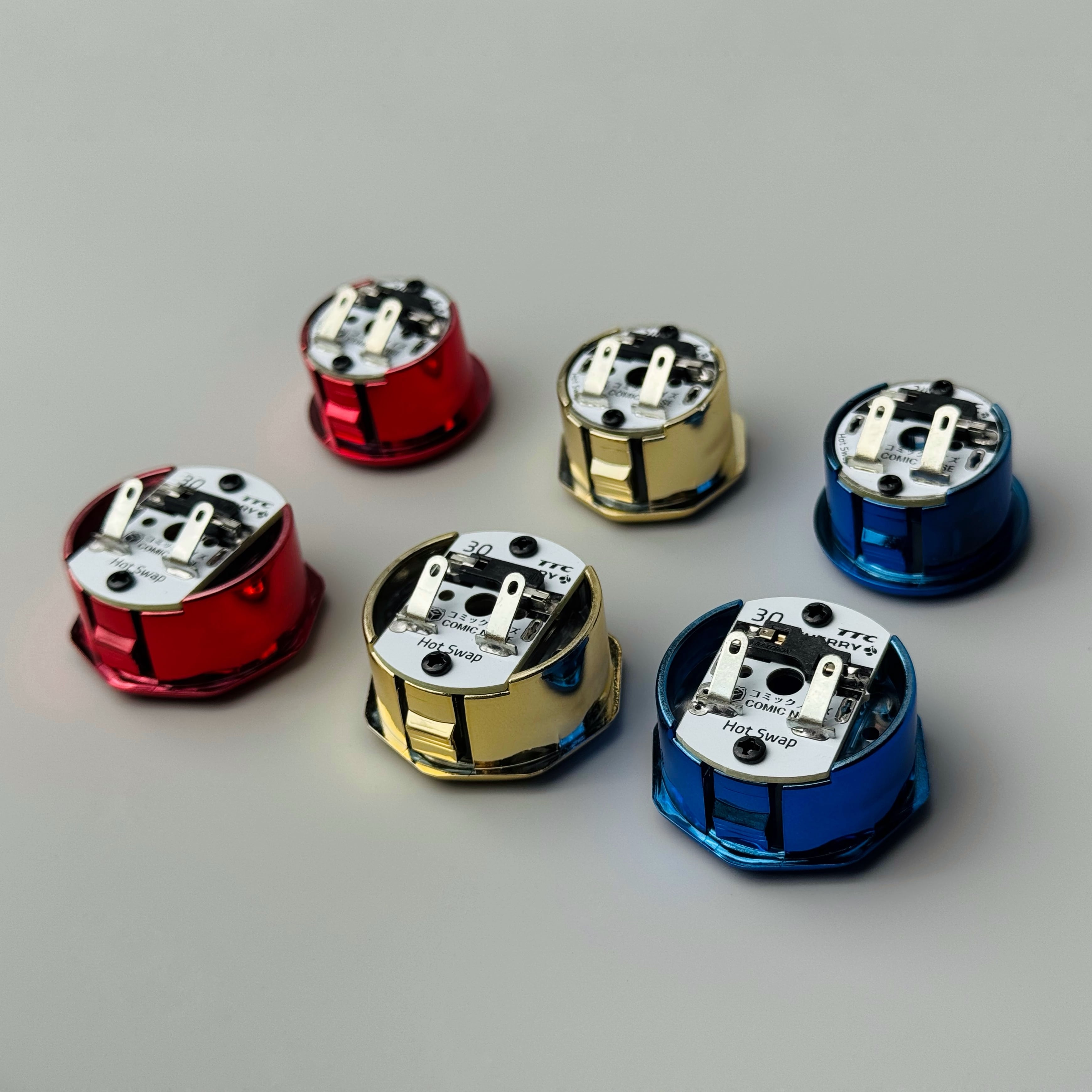

■ ボタン端子
110型端子

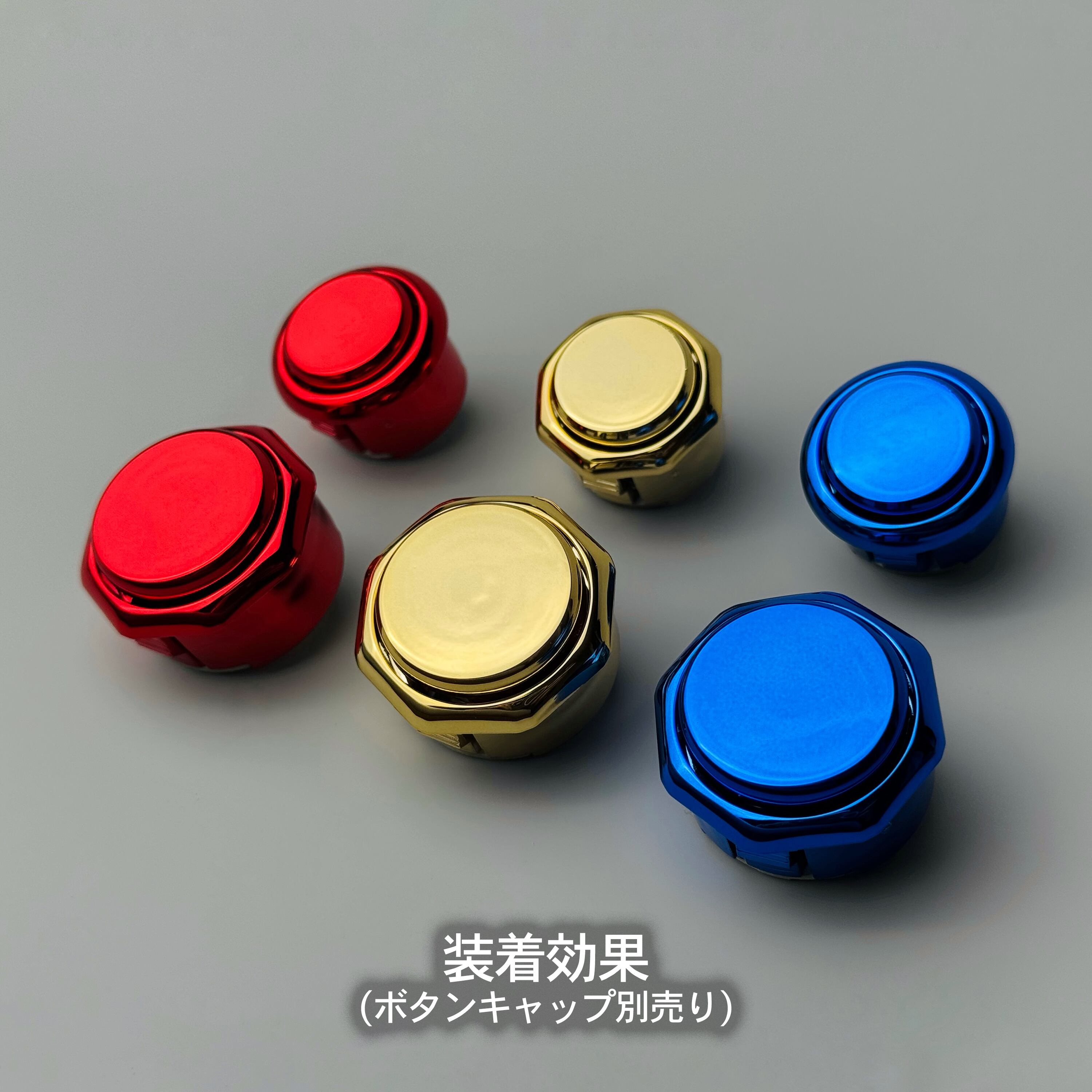

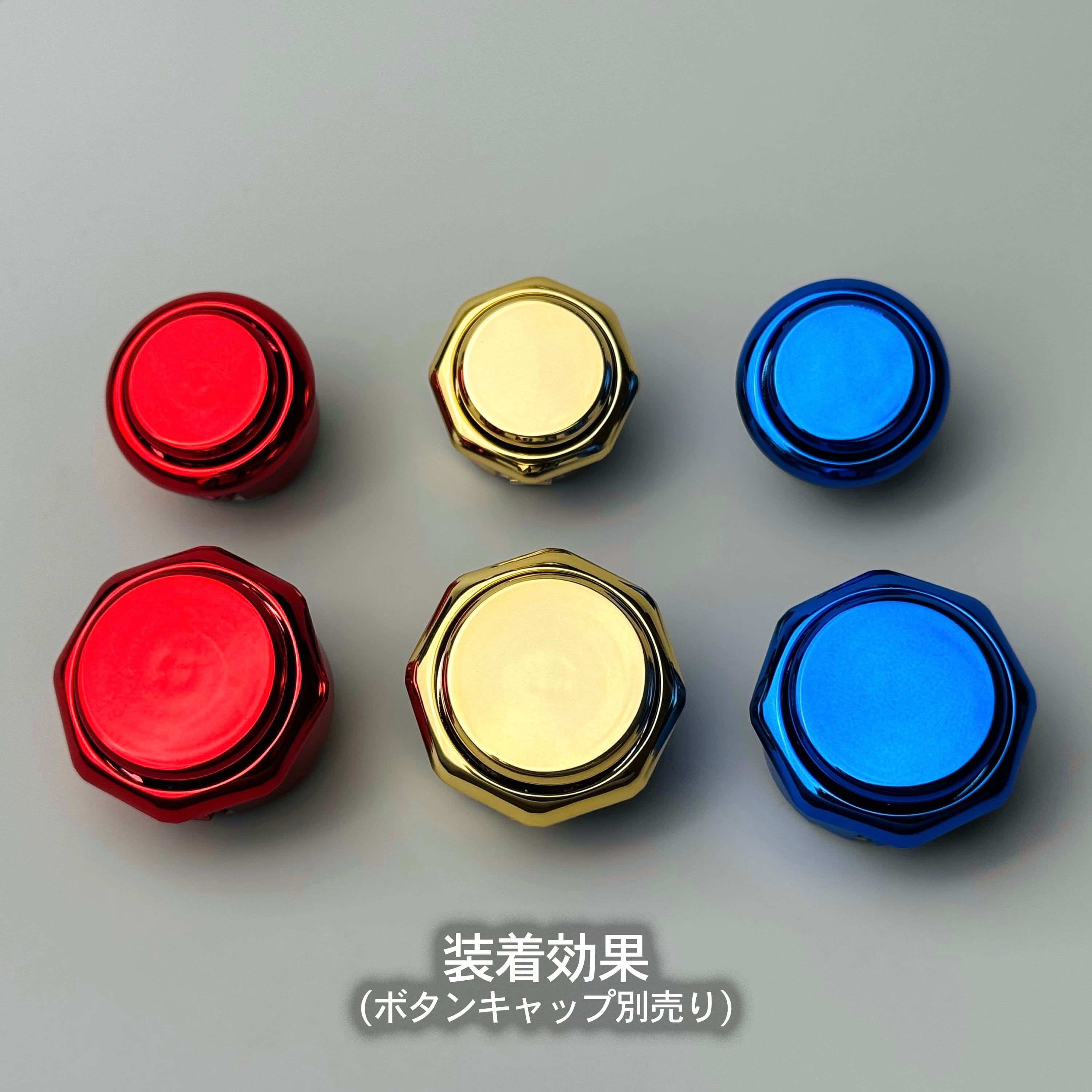

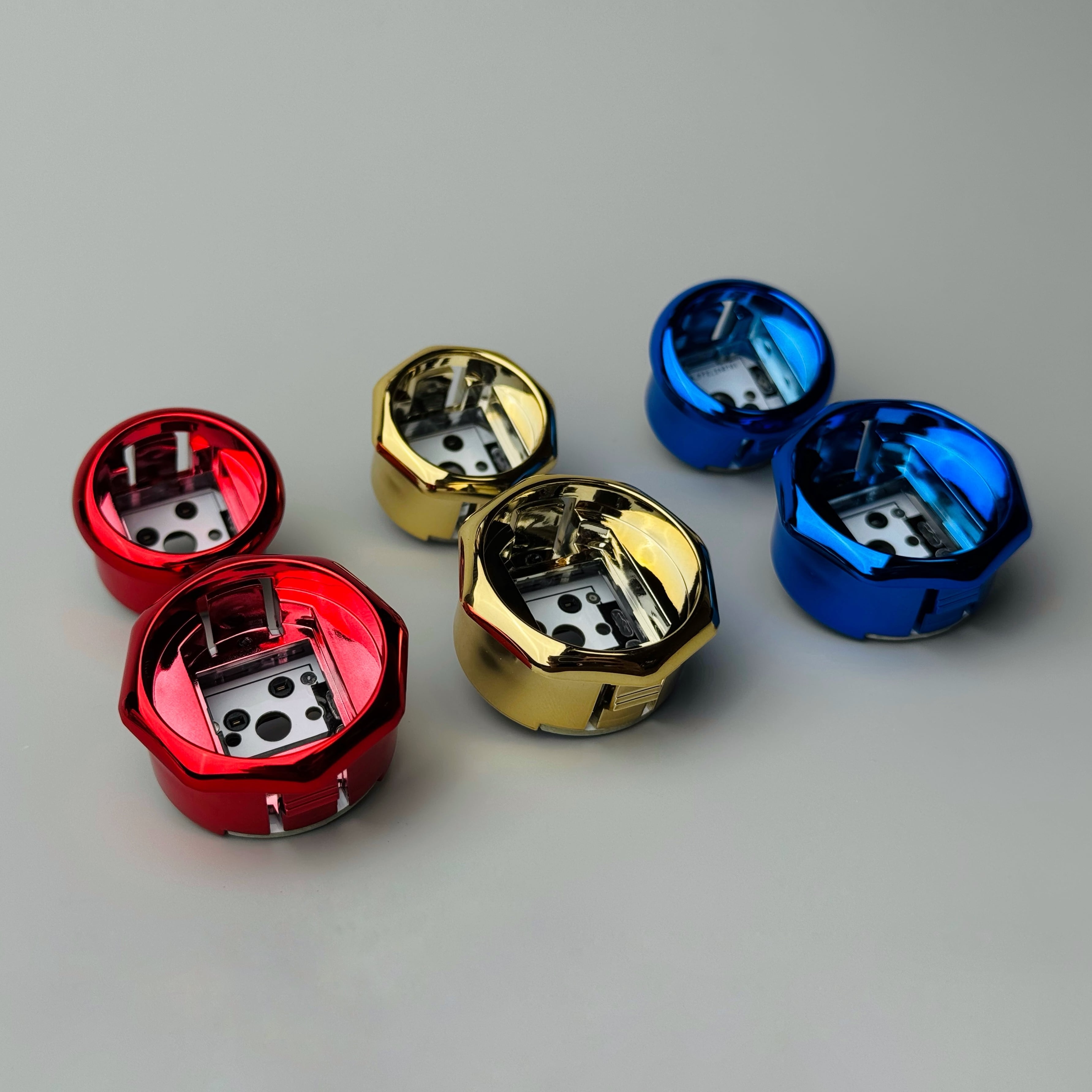

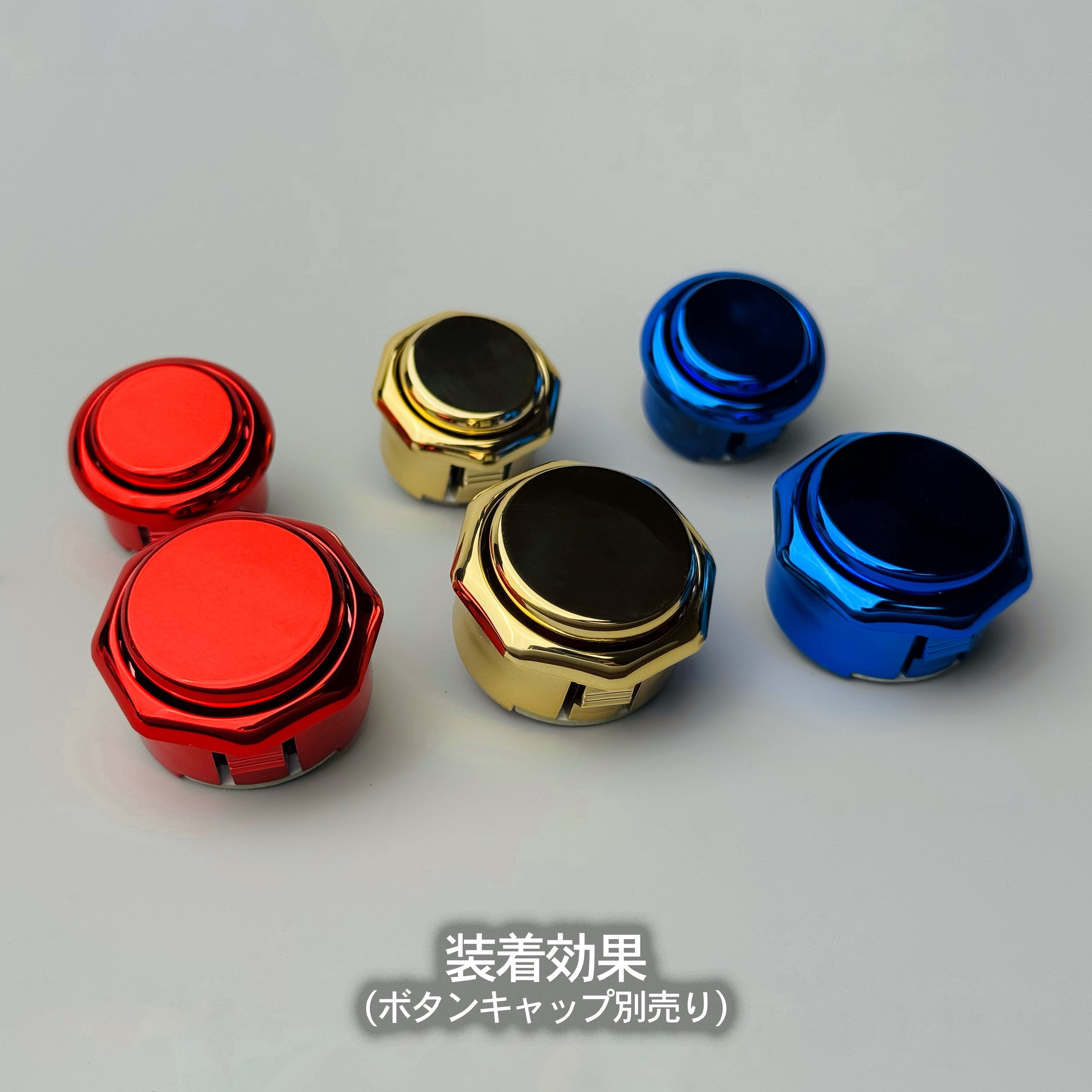

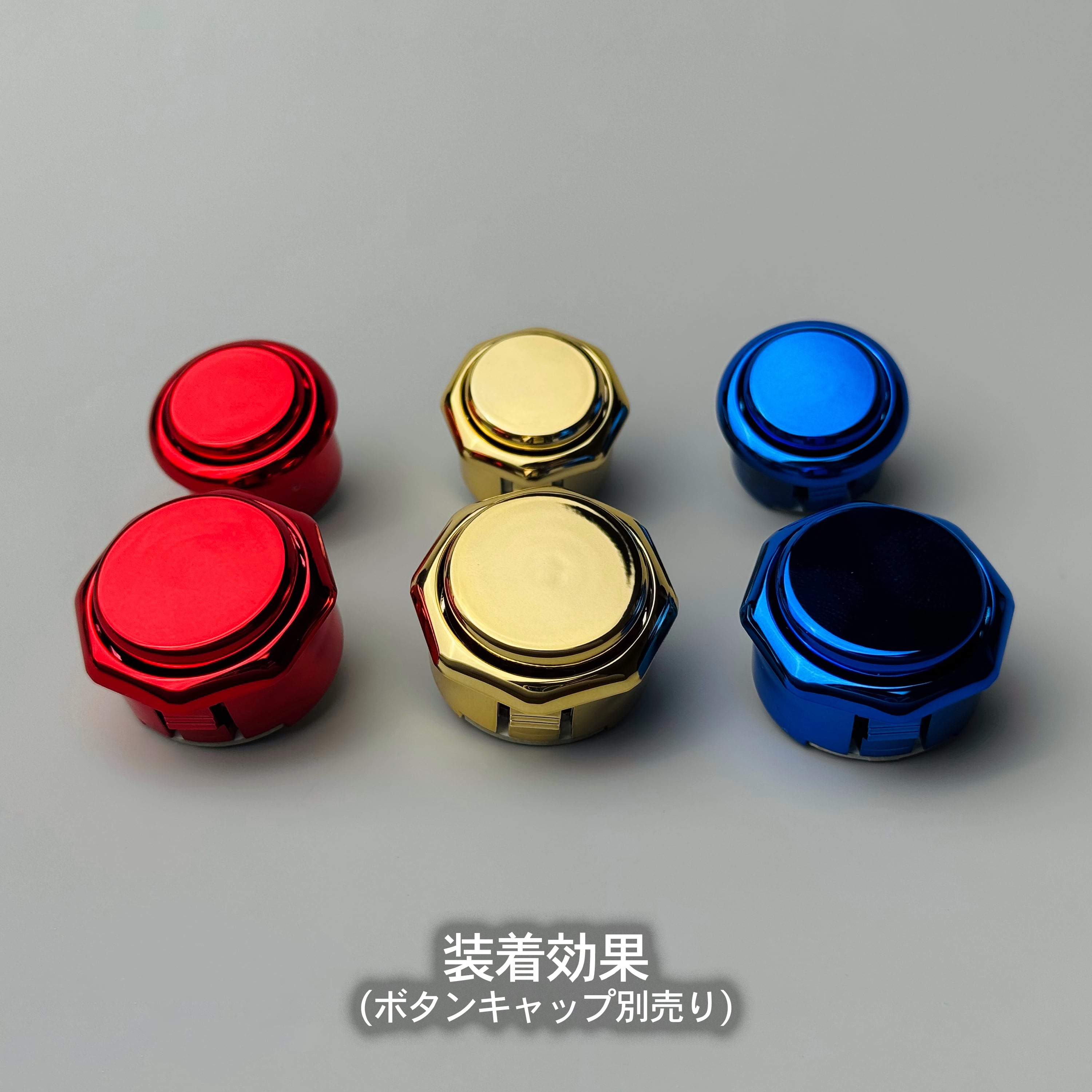

■ カラーバリエーション（全3色）
・金
・青
・赤
■ 対応サイズ
24φ / 30φ
■ 対応天板厚
1.1mm ～ 4.7mm

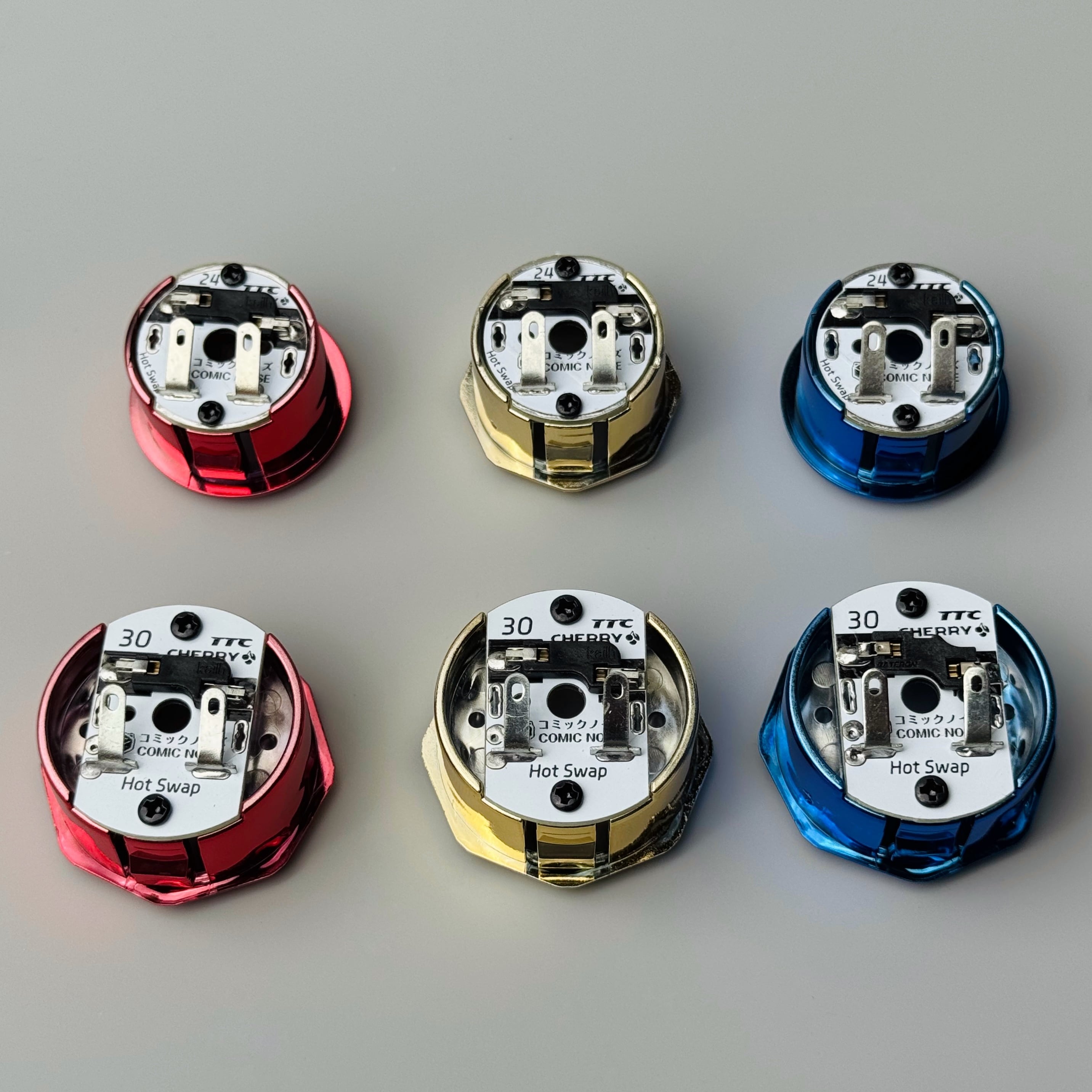

内容：ボタン枠のみ（プリント基板設置済み）
☆注意：キースイッチ、ボタンキャップ、Oリングは別売りで付属されてません。
↓24φボタンキャップ↓
https://comicnoise.base.shop/items/81874325
↓30φボタンキャップ↓
https://comicnoise.base.shop/items/81874297
↓【MX系】GEONWORKS Raptor MX Extreme Gaming軸↓
https://comicnoise.base.shop/items/86559796
↓キャップ用Oリング↓
https://comicnoise.base.shop/items/81874799
↓フォームシール↓
https://comicnoise.base.shop/items/92264157

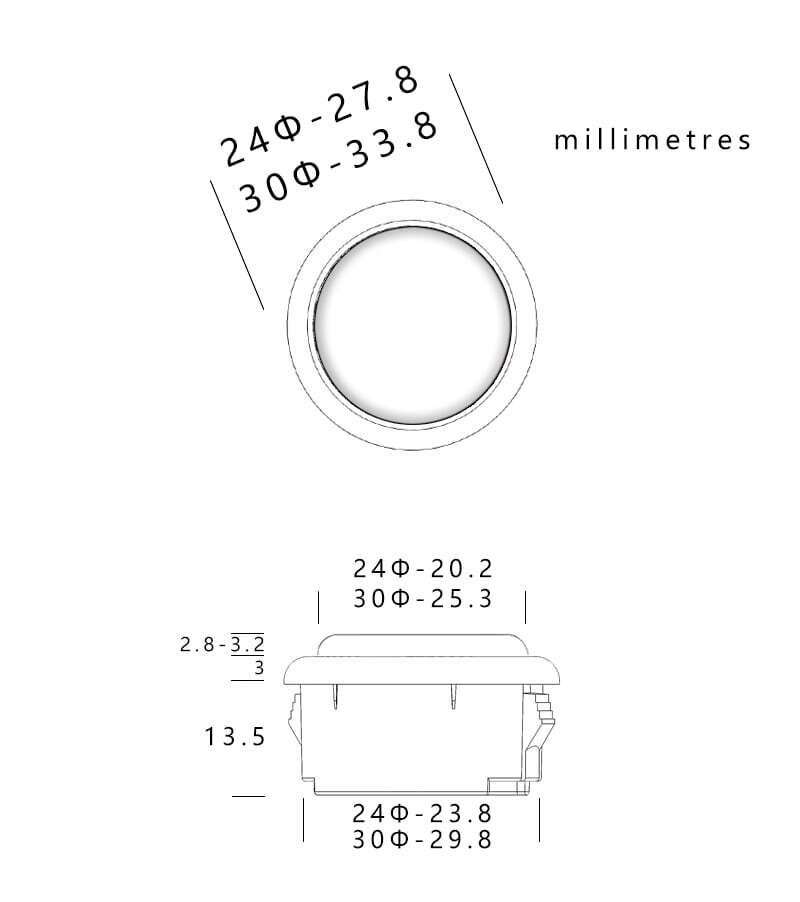

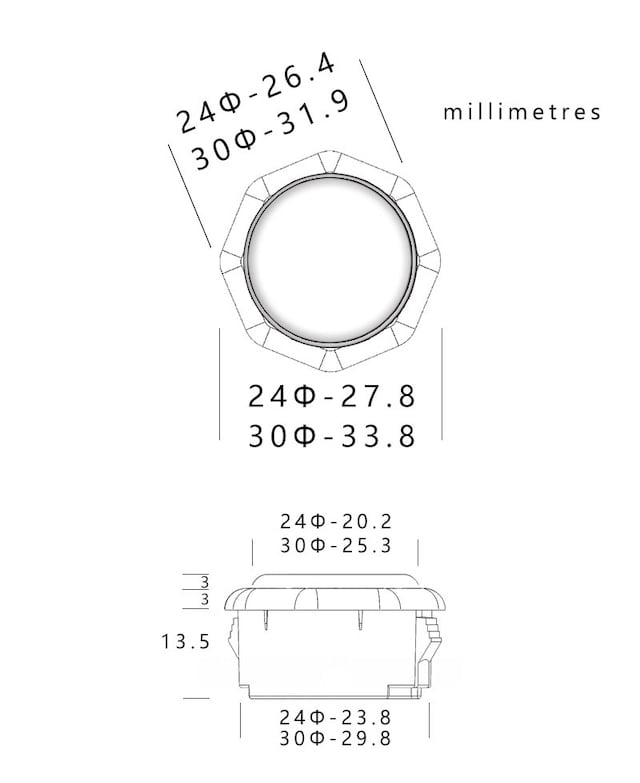

☆ボタンの寸法図をご確認の上、ご購入ください。
☆こちらのボタンは配線型レバーレス・アケコン用のボタンになります
プリント基板型のレバーレスに付けられません。
ボタンキャップの向き
キースイッチの設置方法
先ず、ボタンキャップにOリングを付けます
そして、キースイッチをキャップに設置してください
キースイッチのフットプリントをご注意しながら、両親指でボタン枠に押し付けてください
キースイッチの外し方
キャップ用Oリングの付け方
ケースにはめ込む前にご注意
ボタンをケースに設置する前に、寸法図をよくご確認し、ボタン枠の間にお互い邪魔にならないかをご確認ください。
ケースにボタンを嵌めた後の取り外しは少し手間がかかります。
作業を行う前に、天板のイラストやボタンのピンの向きなどをよく確認し、その上でボタンを設置してください。
ケースからボタンを取り外し方法

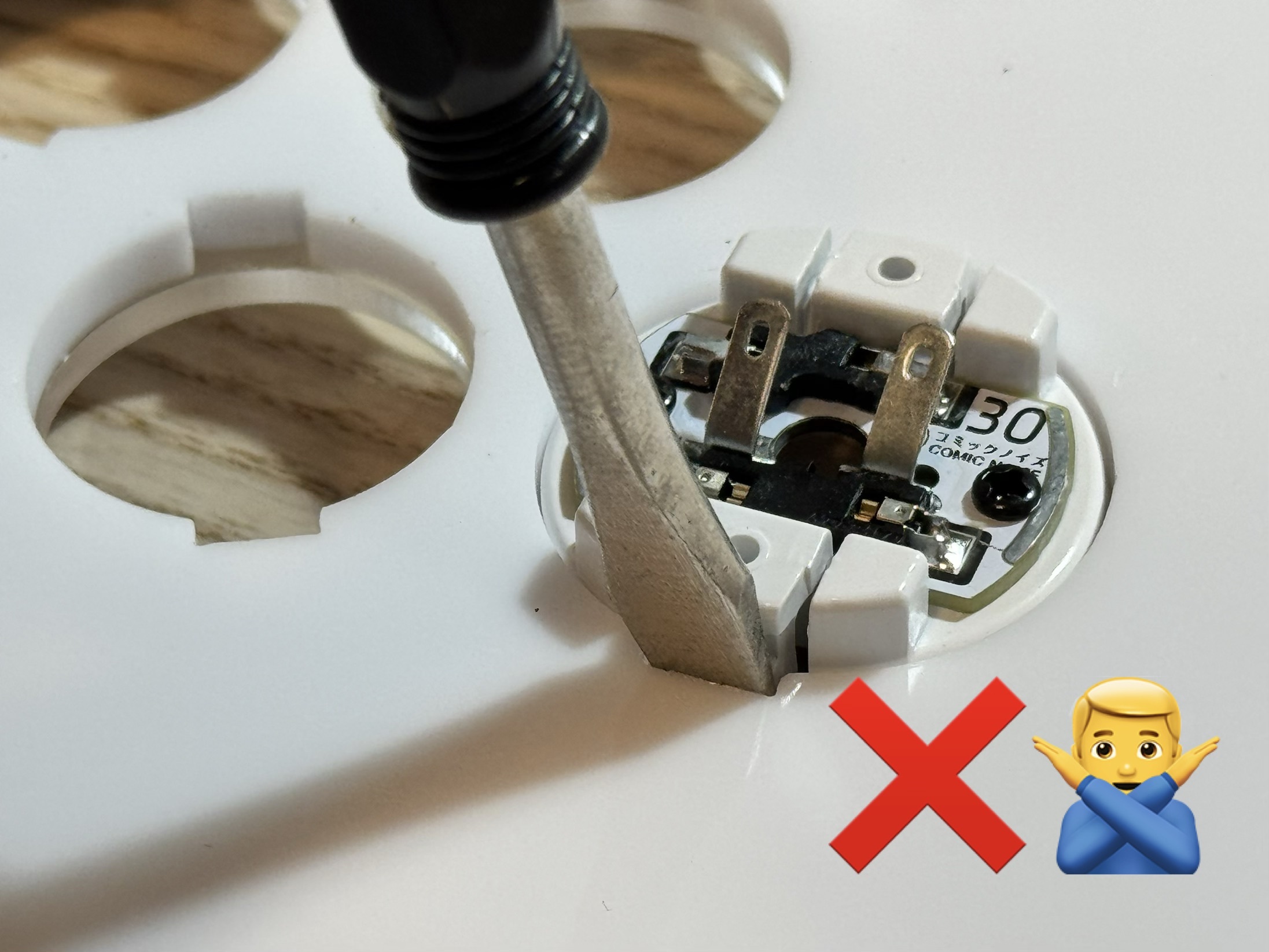

■ドライバーで無理にこじ開けると、ボタンの留め具（ツメ）が破損する可能性が高いため、ドライバーでの取り外しはお控えください。

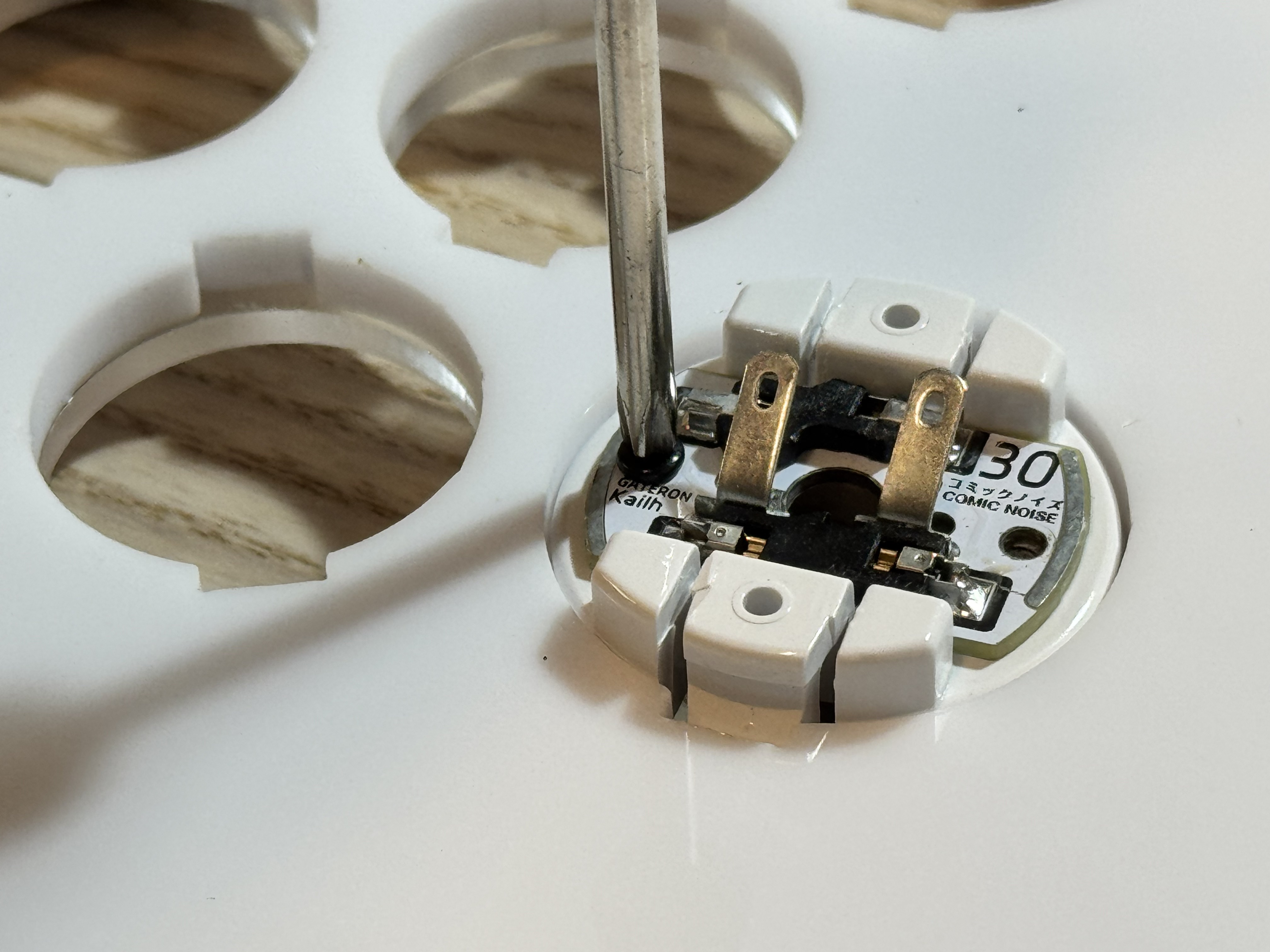

■まず、プリント基板を固定している2本のネジを取り外します。
■ラジオペンチで左右の留め具をそれぞれ軽く挟み、ケースと平行に押し出すように取り外してください。
（押し出すイメージが重要です。片側だけ斜めになると外れにくくなります。）
■ケース側に留め具用の溝がない場合も、同様に作業してください。
片手で外側からボタンを押さえながら、もう片方の手でラジオペンチを使い、留め具を軽く挟んで押し出します。
■作業の際は軍手を着用し、ケガにご注意ください。
無理な力を加えず、ラジオペンチで均等に力をかけながら慎重に取り外してください。
■取り外しの頻度が高い場合、ツメ部分に負担がかかりやすくなります。
頻繁に交換される場合は、当店のネジ式ボタン枠のご使用をおすすめいたします。
-
