磁石接続式のアケコンケースと、 ロープロファイル対応の無地白ボタン枠【八角ベゼルSlim】のセットです。 ボタン枠14点（24サイズ×13、30サイズ×1）＋オプションボタン4点が付属します。 天板は、マット質感のクリア板と白板の二層構造となっています。 天板とケースは磁石で固定されており、開閉やメンテナンスも簡単に行えます。 オプションボタンは12mmの押しボタンスイッチを採用しております。 同径の12mm押しボタンスイッチへの交換も可能です。 サイズ：約30cm × 20cm × 3.6cm ※システム基板、接続ケーブル、USBケーブル、 ボタンキャップおよびキースイッチ（Kailh／Gateronのロープロファイル対応）は別売りとなり、付属しておりません。 ※ケースの厚みの関係上、薄型ボタンのみ対応しております。 一般的な三和ボタンやQANBAボタン（端子が垂直に出ているタイプ）はご使用いただけません。

磁石接続式のアケコンケースと、 ロープロファイル対応の無地白ボタン枠【八角ベゼルSlim】のセットです。 ボタン枠15点（24サイズ×14、30サイズ×1）＋オプションボタン4点が付属します。 天板は、マット質感のクリア板と白板の二層構造となっています。 天板とケースは磁石で固定されており、開閉やメンテナンスも簡単に行えます。 オプションボタンは12mmの押しボタンスイッチを採用しております。 同径の12mm押しボタンスイッチへの交換も可能です。 サイズ：約30cm × 20cm × 3.6cm ※システム基板、接続ケーブル、USBケーブル、 ボタンキャップおよびキースイッチ（Kailh／Gateronのロープロファイル対応）は別売りとなり、付属しておりません。 ※ケースの厚みの関係上、薄型ボタンのみ対応しております。 一般的な三和ボタンやQANBAボタン（端子が垂直に出ているタイプ）はご使用いただけません。

パススルー機能を備えた自作アーケードコントローラー基板 RP2040 Advanced Breakout Board 5.6eです。 Fighting Board同じサイズ・コネクタ配置で設計されているため、既存の配線やハーネスをそのまま使用でき、アケコン制作やカスタムにスムーズに導入できます。 GP2040-CEを搭載し、1ms未満の低遅延入力を実現。 PCからコンソールまで幅広いプラットフォームで使用可能です。 自作アケコン、レバーレス、既存アケコンの基板交換などにおすすめです。 主な特徴 ・PC / Nintendo Switch / PS3 / PS4（条件付き） / PS5（条件付き）対応 ・入力遅延1ms未満の高速レスポンス ・GP2040-CEオープンソースファームウェア搭載 ・Brook Fighting Board互換レイアウト ・Brook用20ピンハーネス対応 ・パススルーUSBポート搭載 対応入力モード ・PC（XInput / DirectInput） ・Android（XInput） ・Nintendo Switch ・HIDキーボード ・PS3 / PS4 ・PS5はパススルーアダプター使用で対応可能 カスタマイズ機能 ・SOCDクリーナー搭載（複数モード対応） ・D-padからLS / RSの方向モード可能 ・連射（ターボ）機能対応 ・RGB LED接続対応（ボタンごとに設定可能） ・OLEDディスプレイなどI2C拡張対応 【重要】PS4 / PS5について 本基板は GP2040-CEファームウェア を使用しています。 PS4で使用する場合 ・Brook Wingman シリーズコンバーター または ・USB認証ドングル（Mayflash MagicBootsなど） が必要になります。 PS5で使用する場合 ・パススルー対応の認証アダプター ・Brook Wingman シリーズコンバーターを使用することで利用可能です。 ■ ファームウェア情報 本製品には、最新の安定版 GP2040-CE Firmware【v0.7.12】 が書き込み済みです。 最新情報やアップデート方法については、 以下の 公式サイトおよびGitHubページ をご確認ください。 https://gp2040-ce.info/ https://github.com/OpenStickCommunity/GP2040-CE https://github.com/OpenStickCommunity/Hardware/tree/main/Boards/GP2040-CE%20Official%20Boards/RP2040%20Advanced%20Breakout%20Board/RP2040%20Advanced%20Breakout%20Board%20-%20Passthrough 内容物 ・RP2040 Advanced Breakout Board 5.6e ×1 ※ケーブル、ボタン、レバー等は付属していません。 ご注意 ・本製品は自作アケコン向けパーツです。 ・電子工作の基本知識がある方向けの商品となります。 ・オープンソース製品のため仕様が変更される場合があります。 ↓1ピン接続ハーネスケーブル↓ https://comicnoise.base.shop/items/76795929 ↓GND接続ハーネスケーブル↓ https://comicnoise.base.shop/items/76795883 ↓レバー接続5PINハーネスケーブル↓ https://comicnoise.base.shop/items/111530140

レバー用接続5PINハーネスケーブル（1本） デュポン2.54mmメス（5ピン）– XH2.54端子（5ピン）タイプ ⭐️ケーブル長：約35cm（端子含む） ⭐️ケーブル直径：AWG22（外径1.6mm） ⭐️XH2.54端子はロック付きで、簡単には抜け落ちません 本製品は、5ピンジョイスティックレバー用の接続ハーネスです。 アーケードコントローラーをラズパイPICO基板で自作する際にもご活用いただけます。 ラズパイ基板の方向ピン（GP2丨GP3丨GP4丨GP5）とGNDピンを確認しながら、 本ケーブルを介してレバーパーツに接続することで、簡単に組み立てが可能です。 〇5ピン構成例：GND｜左｜右｜下｜上 ※レバー側の端子配置（上下左右の順番）はパーツの種類により異なる場合がございます。 必ずお使いのレバーの仕様図をご確認のうえ、正しく配線してください。 ※本製品は三和社やQanba社のレバー部品に対応しておりますが、 すべてのモデルに対応するわけではございません。 写真10の5ピン(XH2.54)端子をご確認のうえ、ご検討ください。 ※商品写真に写っているレバー部品およびPICO基板は別売りです。

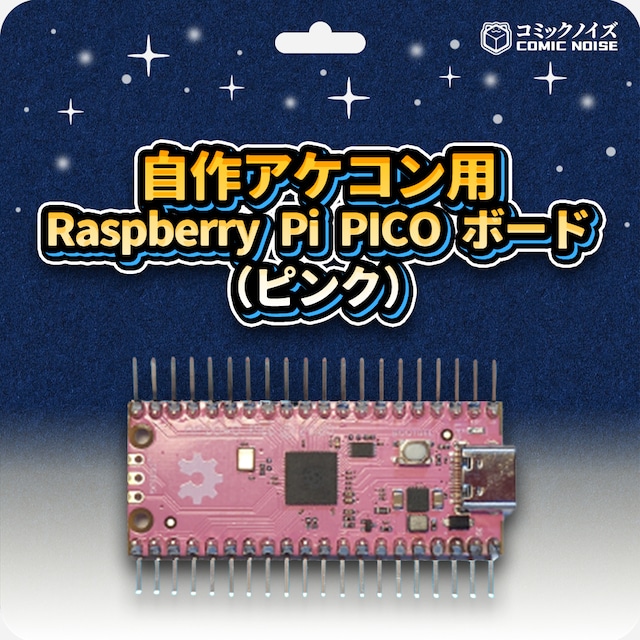

GP2040-CEシステムに使うRaspberry Pi Picoボード（ピンク色）です。 RP2040マイコンを搭載した互換ボード単品です。 便利なType-C USB端子搭載、 ピンヘッダははんだ付け済みで、入手したら直ぐ使えます。 【注意】PICOボードにはシステムが入ってないため GP2040-CEシステムをインストール必要があります。 手順： 「BOOTSELボタン」を長押しでPCに接続したら、 USBメモリーのような「RPI-RP2」ドライブが出ます https://github.com/OpenStickCommunity/GP2040-CE/releases/download/v0.7.3/GP2040-CE_0.7.3_Pico.uf2 「GP2040-CE_0.7.3_Pico.uf2」を「RPI-RP2」ドライブにコピーして、システムのインストールが完成です。 （0.7.4以降のシステムではOLEDスクリーンなどまた細かい設定が必要ので、0.7.3がおすすめです） 動作確認： https://hardwaretester.com/gamepad このサイトで、upボタン（GP2ピンとGNDピンに接続）の動作確認して、 問題なければ、他のボタンも同じように配線してください。 【Raspberry Pi Pico ボードのピンク／黒色は性能が同一で、色違いのみとなります。】 ↓Raspberry Pi Pico ボードの黒色↓ https://comicnoise.base.shop/items/76771735 ↓1ピン接続ハーネスケーブル↓ https://comicnoise.base.shop/items/76795929 ↓GND接続ハーネスケーブル↓ https://comicnoise.base.shop/items/76795883 ↓レバー接続5PINハーネスケーブル↓ https://comicnoise.base.shop/items/111530140

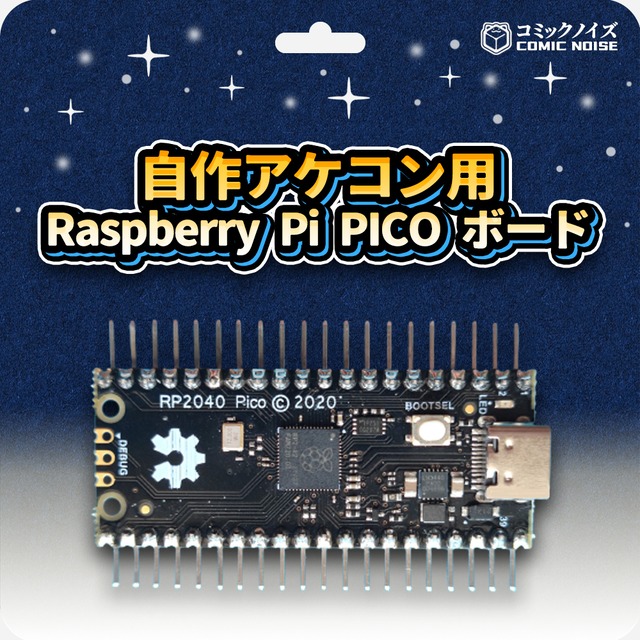

GP2040-CEシステムに使うRaspberry Pi Picoボード（黒色）です。 RP2040マイコンを搭載した互換ボード単品です。 便利なType-C USB端子搭載、 ピンヘッダははんだ付け済みで、入手したら直ぐ使えます。 【注意】PICOボードにはシステムが入ってないため GP2040-CEシステムをインストール必要があります。 手順： 「BOOTSELボタン」を長押しでPCに接続したら、 USBメモリーのような「RPI-RP2」ドライブが出ます https://github.com/OpenStickCommunity/GP2040-CE/releases/download/v0.7.3/GP2040-CE_0.7.3_Pico.uf2 「GP2040-CE_0.7.3_Pico.uf2」を「RPI-RP2」ドライブにコピーして、システムのインストールが完成です。 （0.7.4以降のシステムではOLEDスクリーンなどまた細かい設定が必要ので、0.7.3がおすすめです） 動作確認： https://hardwaretester.com/gamepad このサイトで、upボタン（GP2ピンとGNDピンに接続）の動作確認して、 問題なければ、他のボタンも同じように配線してください。 【Raspberry Pi Pico ボードのピンク／黒色は性能が同一で、色違いのみとなります。】 ↓Raspberry Pi Pico ボードのピンク↓ https://comicnoise.base.shop/items/84092649 ↓1ピン接続ハーネスケーブル↓ https://comicnoise.base.shop/items/76795929 ↓GND接続ハーネスケーブル↓ https://comicnoise.base.shop/items/76795883 ↓レバー接続5PINハーネスケーブル↓ https://comicnoise.base.shop/items/111530140

AWG22（外径1.6mm）定番のボタン接続ハーネスケーブル（20本セット） デュポンケーブルメス （1ピン）-110型端子（1ピン） ⭐️端子含みケーブルの長さは37㎝です ⭐️色は3種類あります：白、青、ピンク

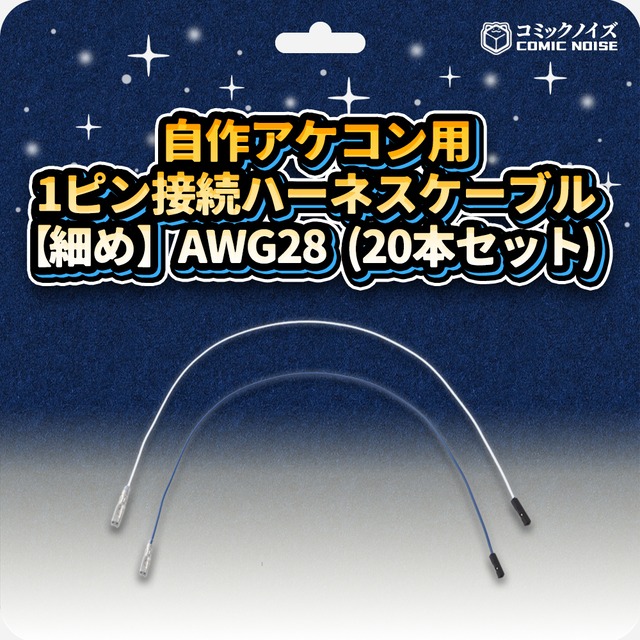

AWG28（外径1.2mm）細めで省スペースのボタン接続ハーネスケーブル（20本セット） ハーネスが細いため、設置時に絡みやすい特徴がありますので、ご了承ください。 デュポンケーブルメス （1ピン）-110型端子（1ピン） ⭐️端子含みケーブルの長さは37㎝です ⭐️色は2種類あります：白、青

AWG22（外径1.6mm）GND接続ハーネスケーブル（2個セット） デュポンケーブルーメス （1ピン）110型端子（10ピン）、 端子間ケーブルの長さ約15㎝です 色は黒と赤の二種類あります。

AWG28（外径1.2mm）細めで省スペースのGND接続ハーネスケーブル（2個セット） ハーネスが細いため、設置時に絡みやすい特徴がありますので、ご了承ください。 デュポンケーブルーメス （1ピン）110型端子（10ピン）、 端子間ケーブルの長さ約15㎝です 色は黒になります

押しボタンの接続ハーネスケーブル（20本セット） デュポン2.54 mmメス （2ピン）ーデュポン2.54 mmメス（2ピン） ⭐️端子含みケーブルの長さは30㎝です

自作アケコン用のUSB2.0ケーブルセットです 1つはパネルマウントUSBケーブル、タイプCオス→タイプBメス、0.3ｍケーブル、ネジ（M3*8mm）2つ付きです もう1つはタイプBオス→タイプＡオス、2ｍケーブルです。

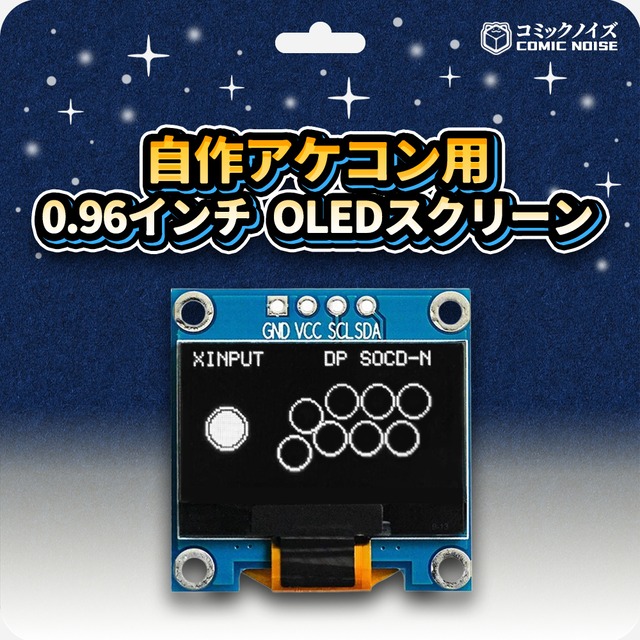

0.96インチOLEDスクリーン 128x64ピクセル i2c通信、表示色は「白色」です。 GND丨VCC丨SCL丨SDA 30cmメスーメス デュポンケーブル（4ピン）付き、 ピンヘッダははんだ付け済み、届いたら直ぐ使えます。 ご注意： 〇Picoボードば別売り、付属されてません 〇付属のデュポン4ピンケーブルはPicoボードに対応していますが、 RP2040 Advanced Breakout Board 5.6eボードに接続する場合は、 別売りのPH2.0－デュポンケーブルが必要となります。 あらかじめご了承ください。 〇モニターの設定やお部屋の照明環境などにより、 商品写真の色味が実際と異なって見える場合がございます。 スクリーンの表示色は青色ではございませんので、ご確認のうえご購入ください。
