自作アケコン用 Fighting Board 20ピン+4ピン接続ハーネスケーブル

¥2,080 税込

レビューを見る

なら手数料無料で月々¥690から

20コミノイPoint獲得

※メンバーシップに登録し、購入すると獲得できます。

別途送料がかかります。送料を確認する

¥8,000以上のご注文で国内送料が無料になります。

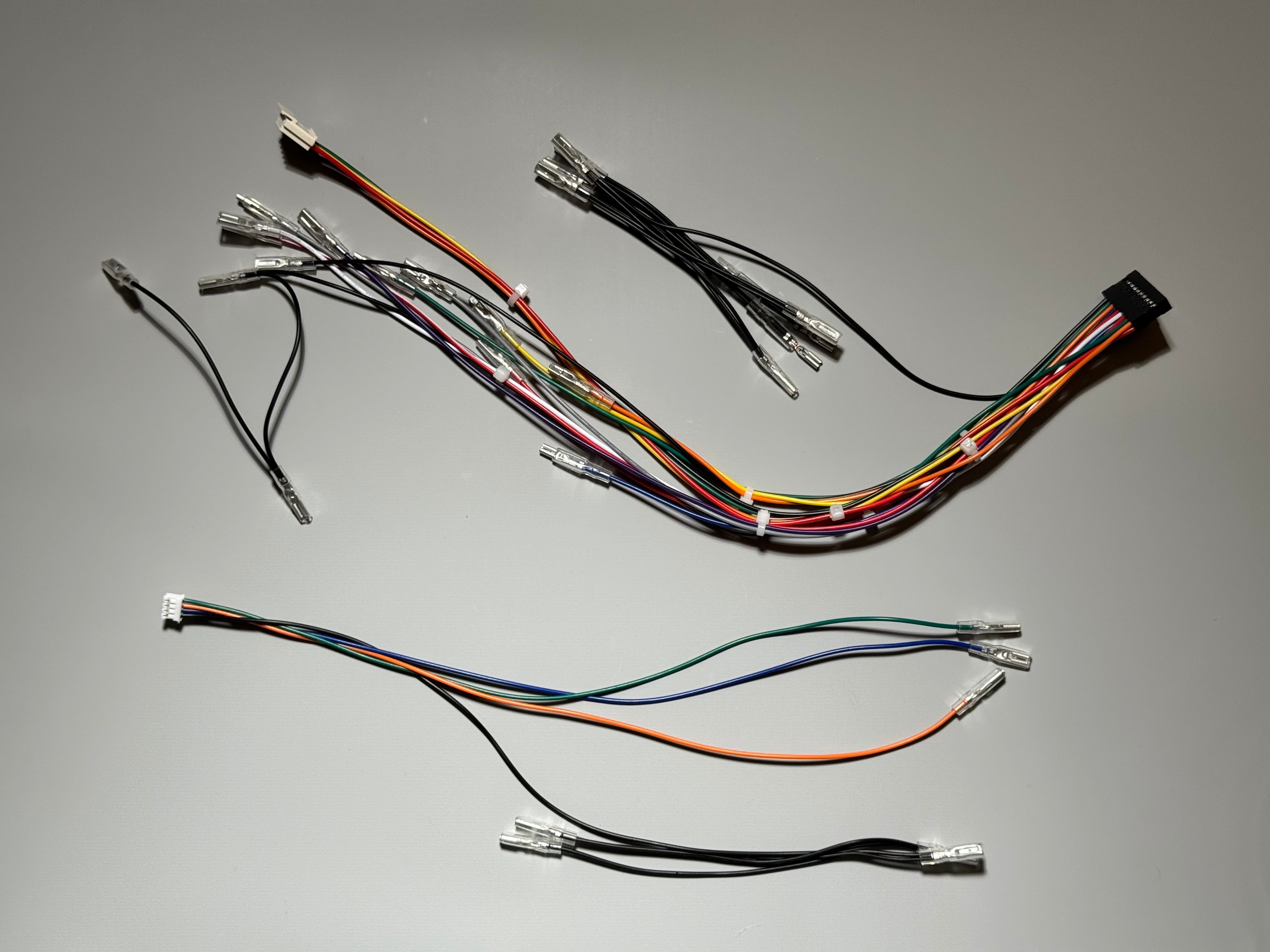

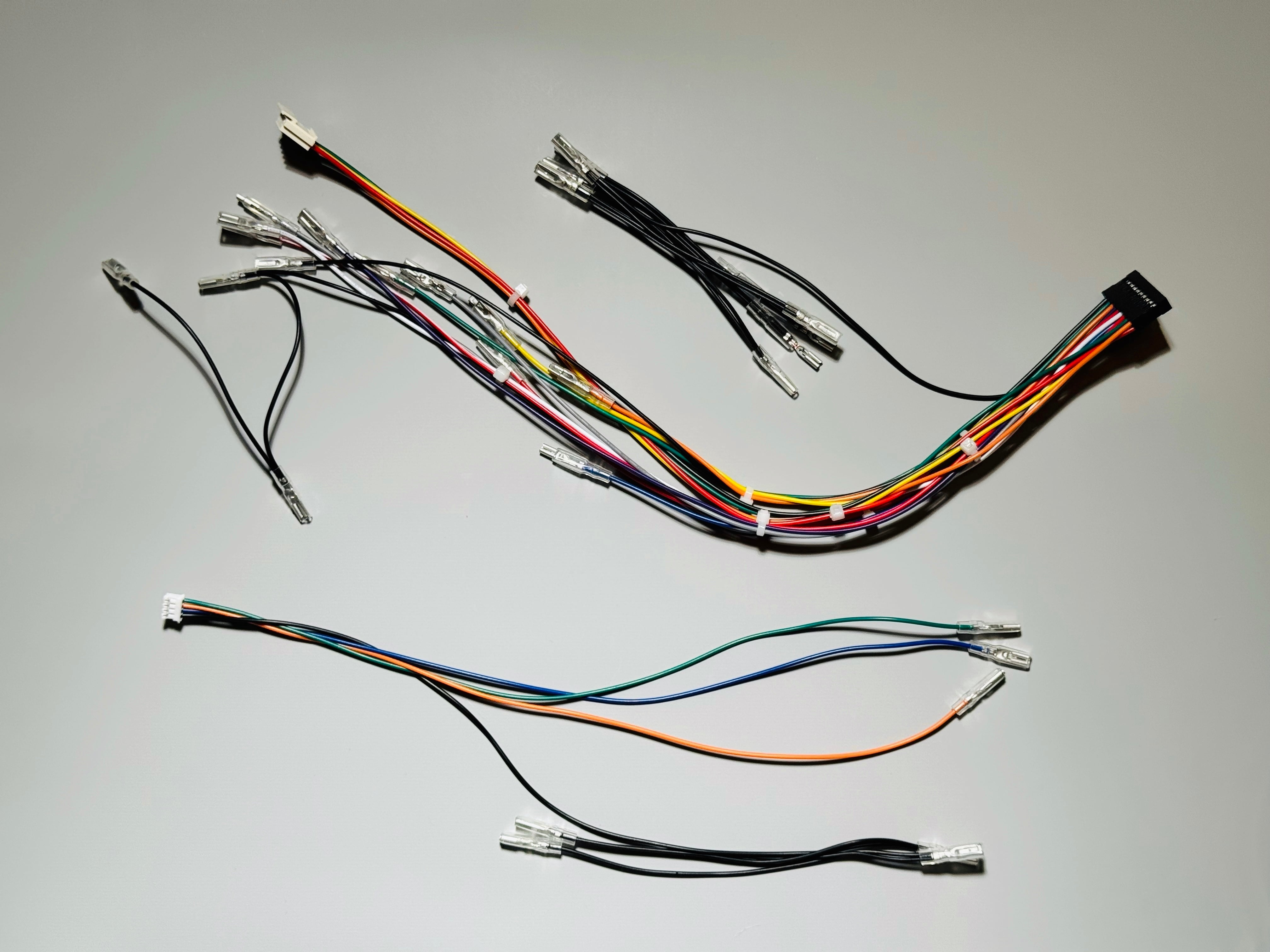

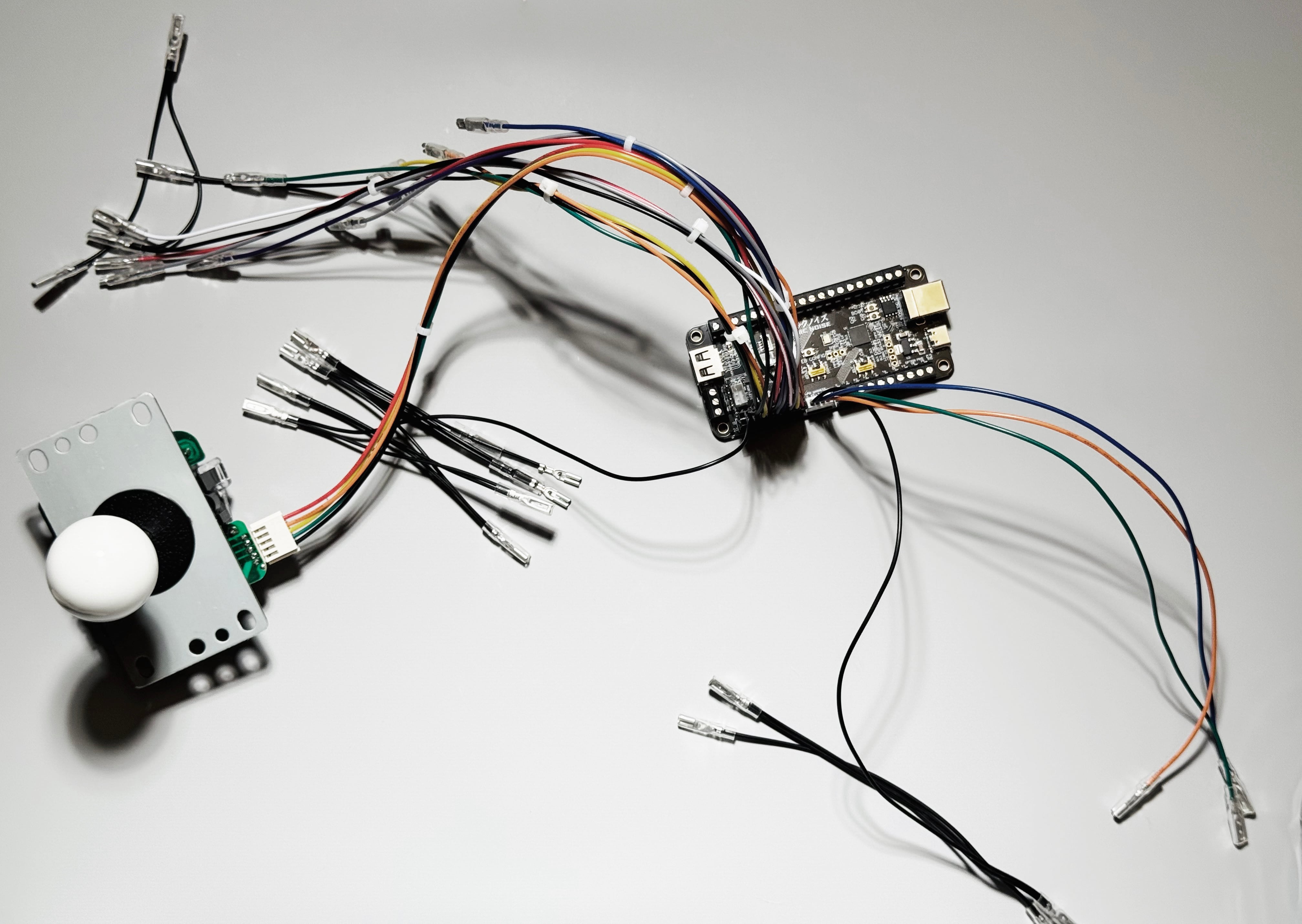

自作アケコン用 Fighting Board 20ピン＋4ピン接続ハーネスケーブル

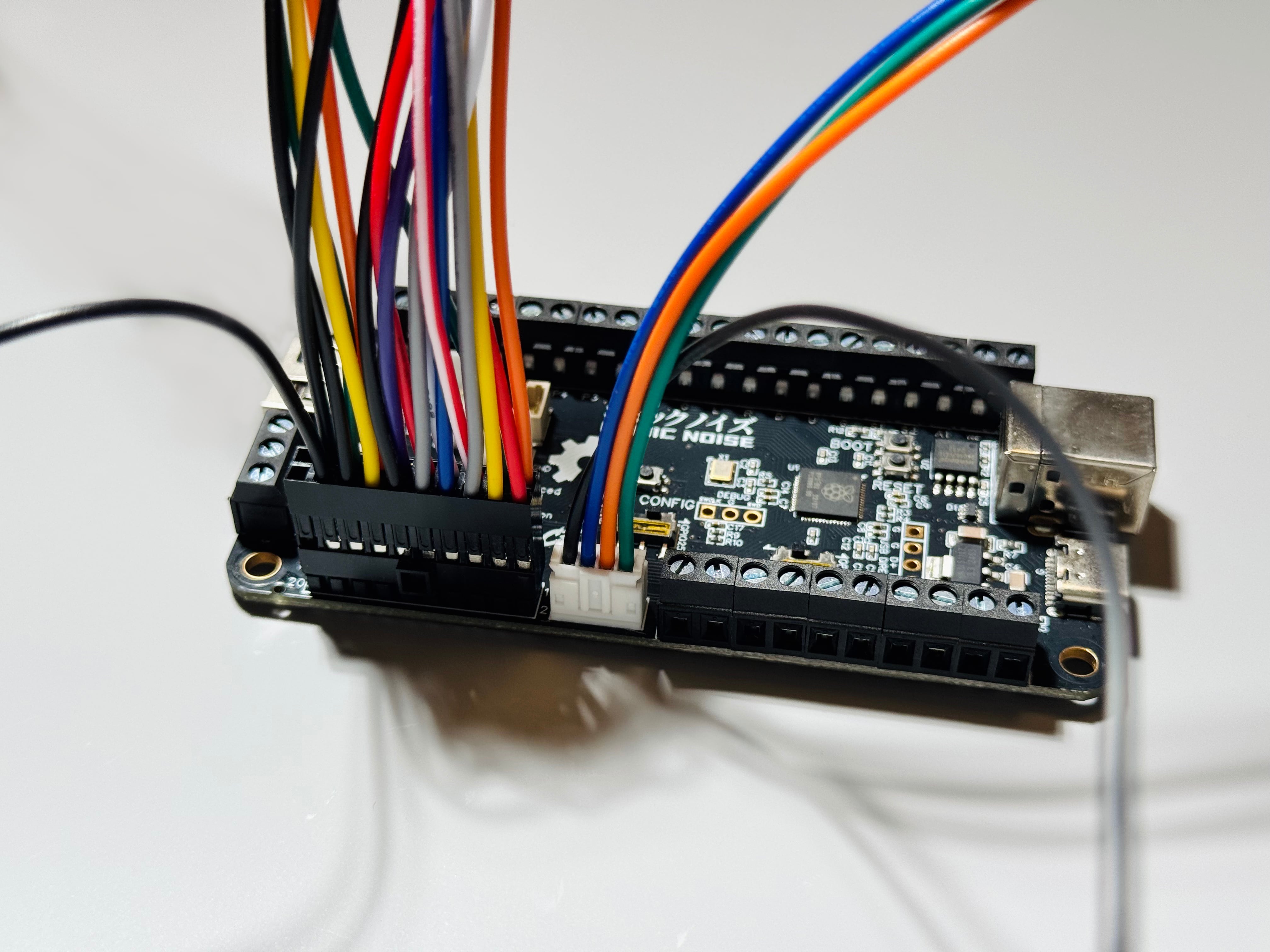

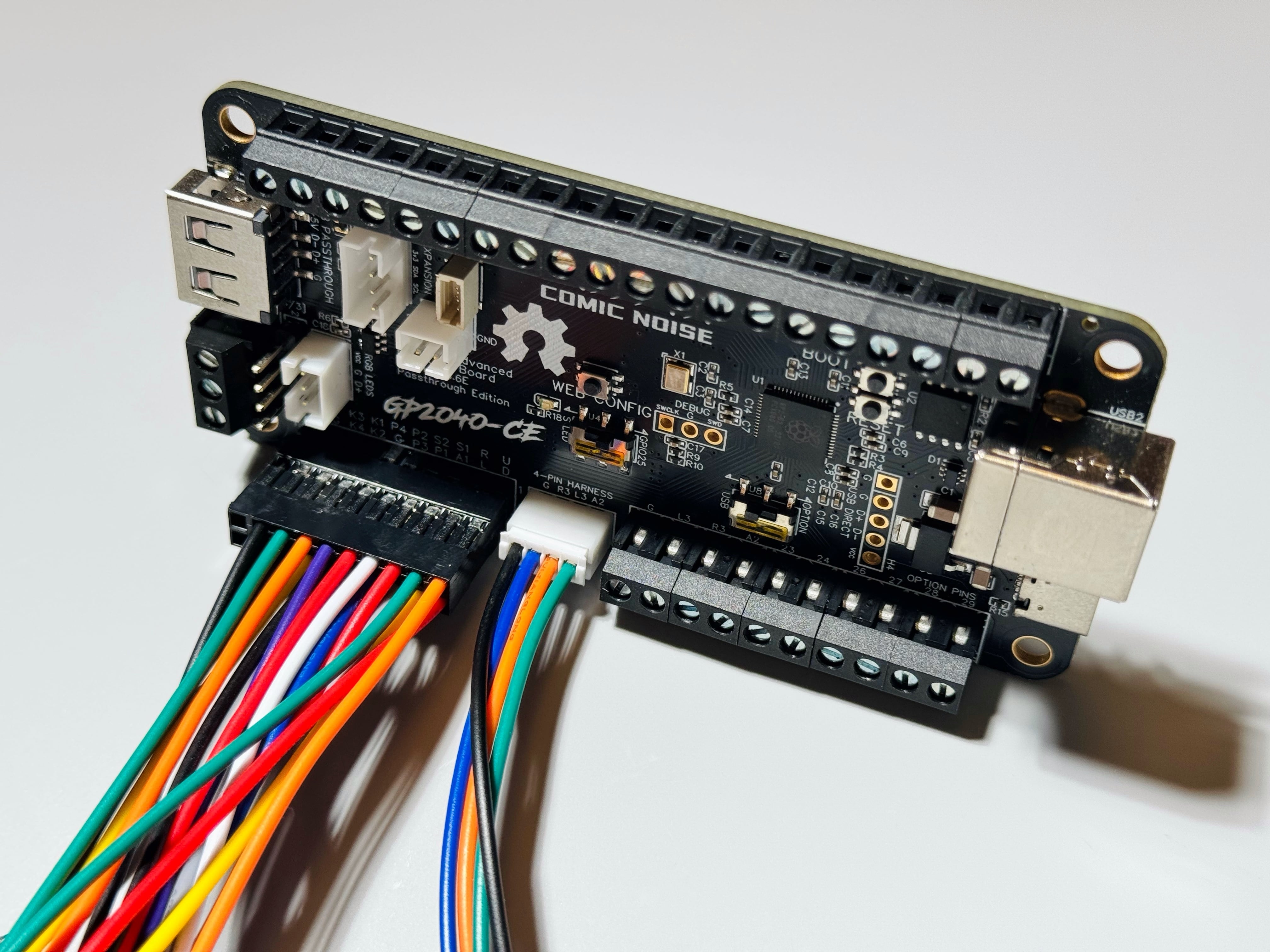

■ 20ピンケーブルについて

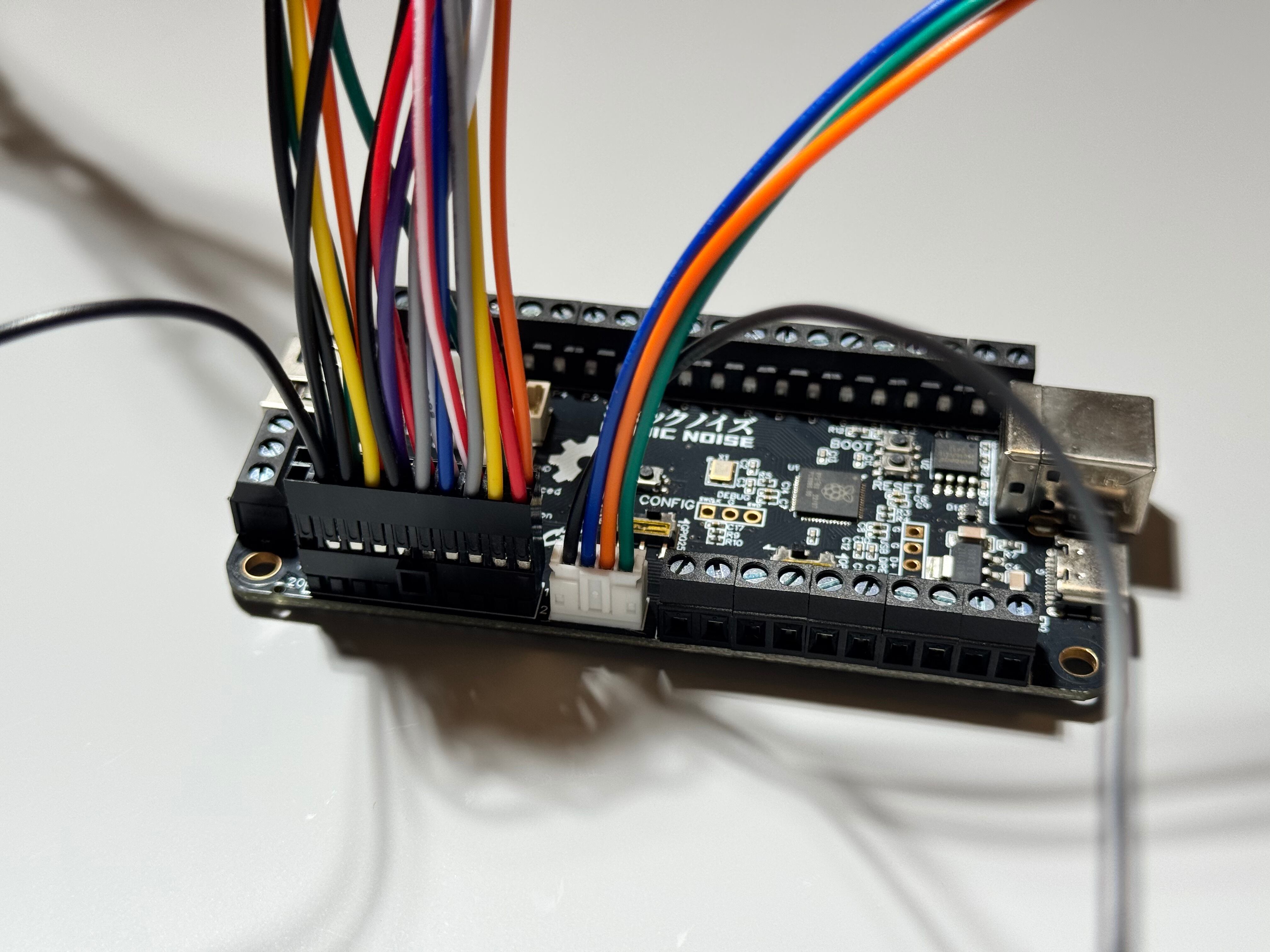

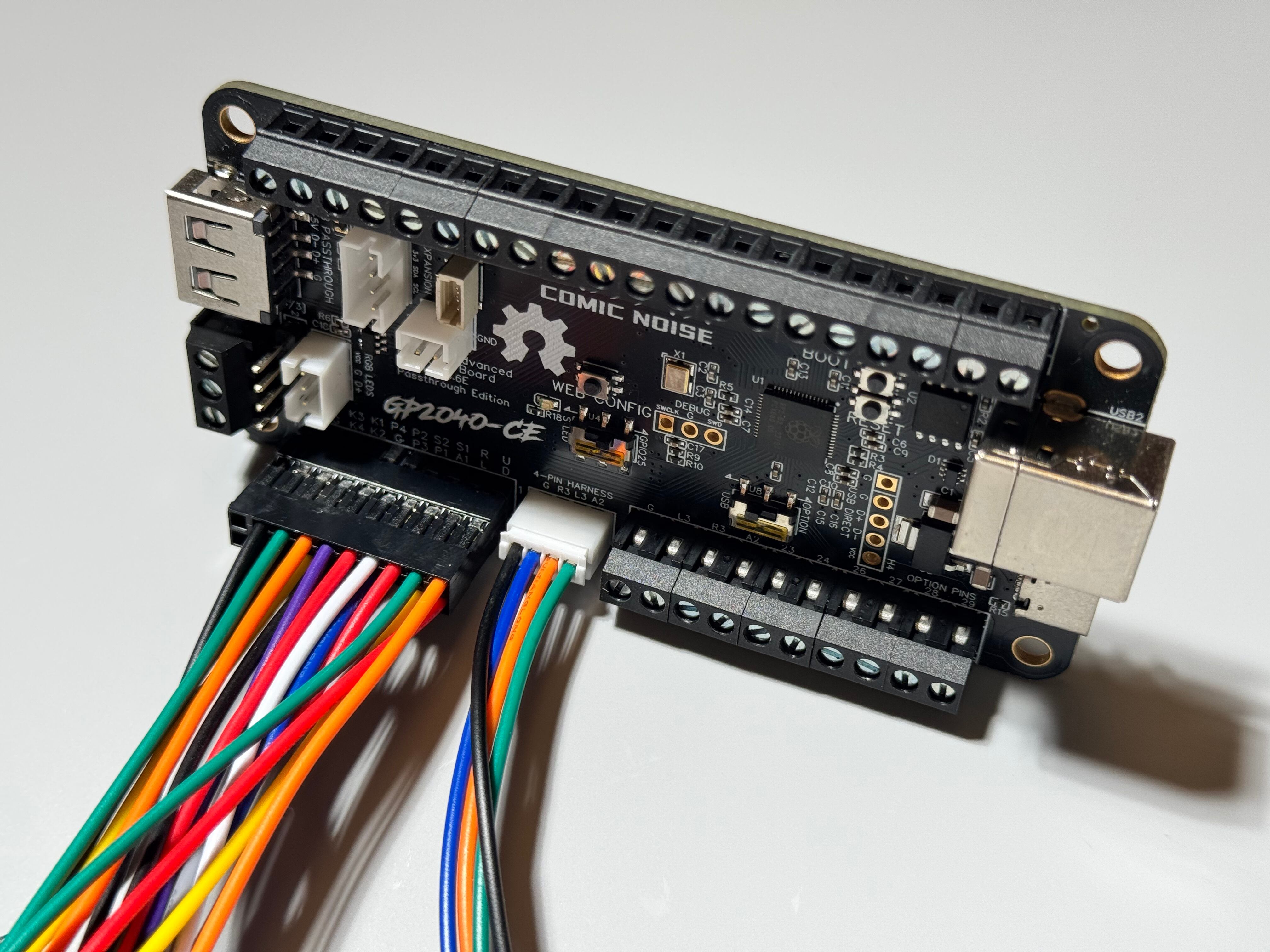

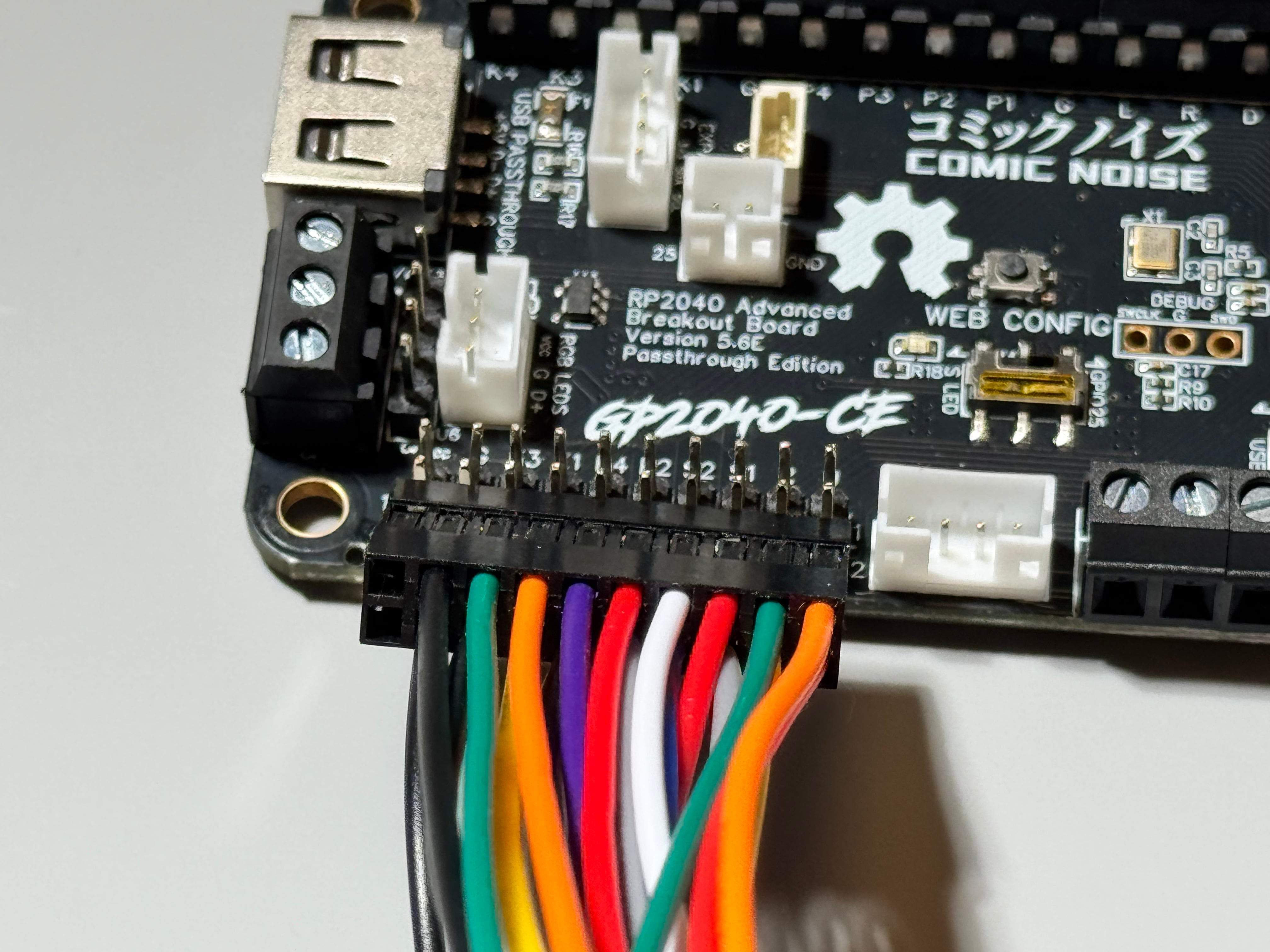

左側にある2つの空きデュポン端子を、Fighting Board側20ピン端子左端の「VCC」に合わせて接続してください。
向きを逆に接続しないようご注意ください。

Brook社製の20ピンケーブルと同様に、各ケーブルの長さはそれぞれ異なっており、最長ケーブルは約35cmとなります。
そのため、基板から距離のある特殊なボタンレイアウトの場合、配置によっては長さが不足する可能性がございます。

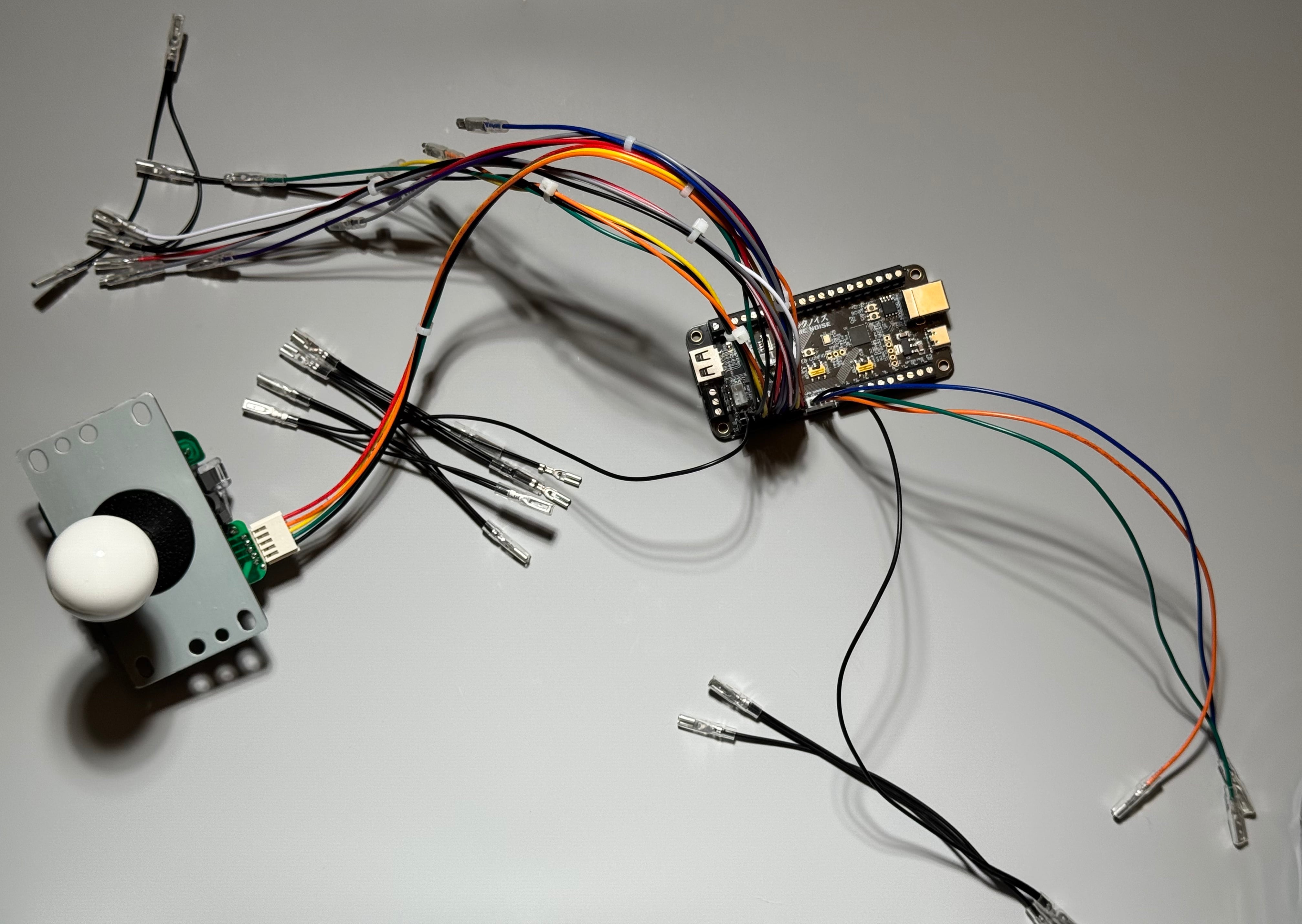

また、方向用ケーブルはレバー接続向けの配線構成となっております。
レバーレスの方向ボタンへ接続する場合は、別売りのデュポンケーブルが必要となりますので、予めご了承ください。

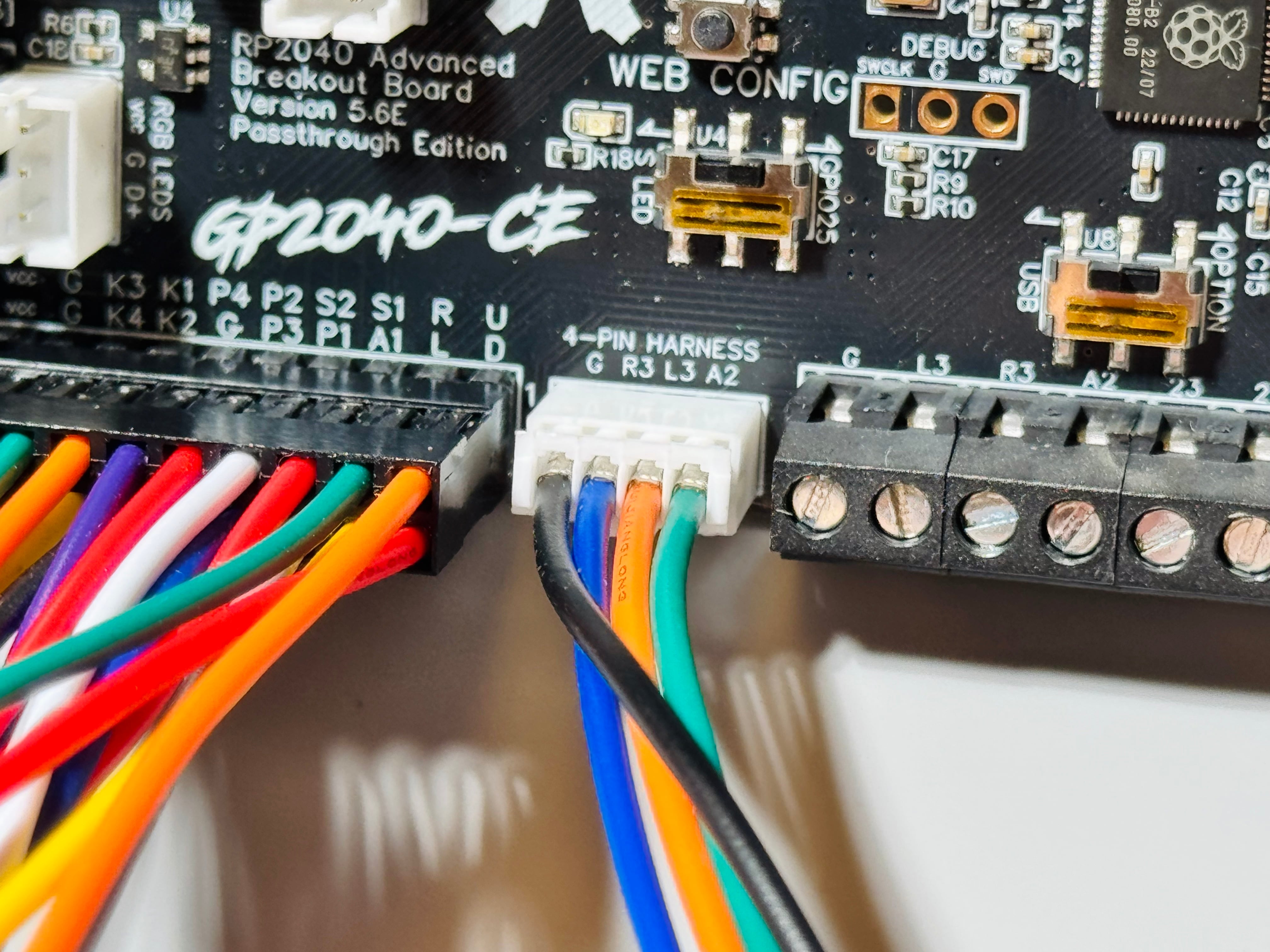

■ 4ピンケーブルについて

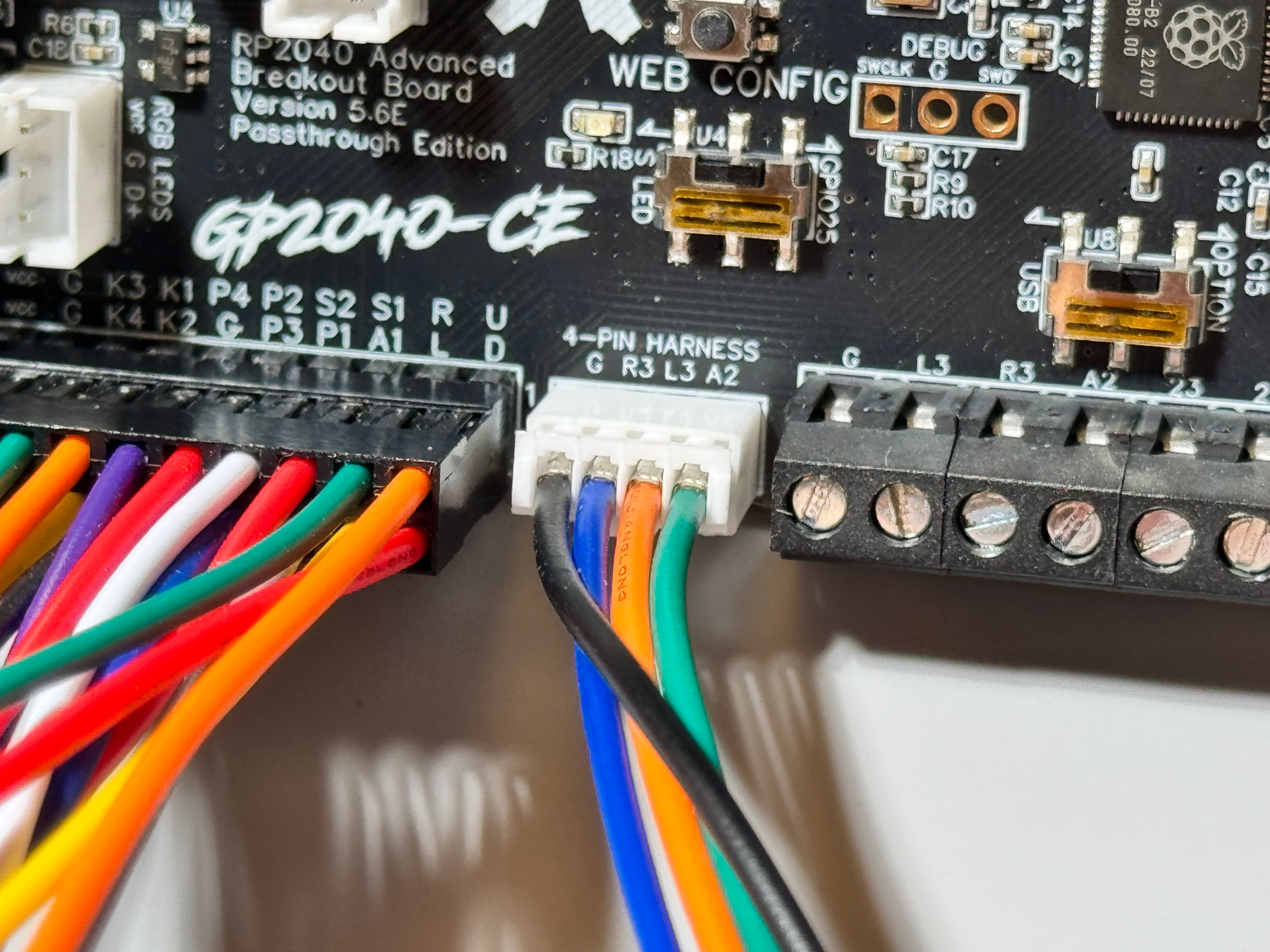

4ピンケーブルは、R3／L3／TOUCH PADボタン接続用となります。
