自作アケコン用 Fighting Board OLEDスクリーン接続ハーネスケーブル

¥220

なら手数料無料で月々¥70から

2コミノイPoint獲得

※メンバーシップに登録し、購入すると獲得できます。

送料は¥240〜です。詳細を見る

¥8,000以上のご注文で国内送料が無料になります。

i2C通信方式のOLEDスクリーンを接続するためのハーネスケーブルです。

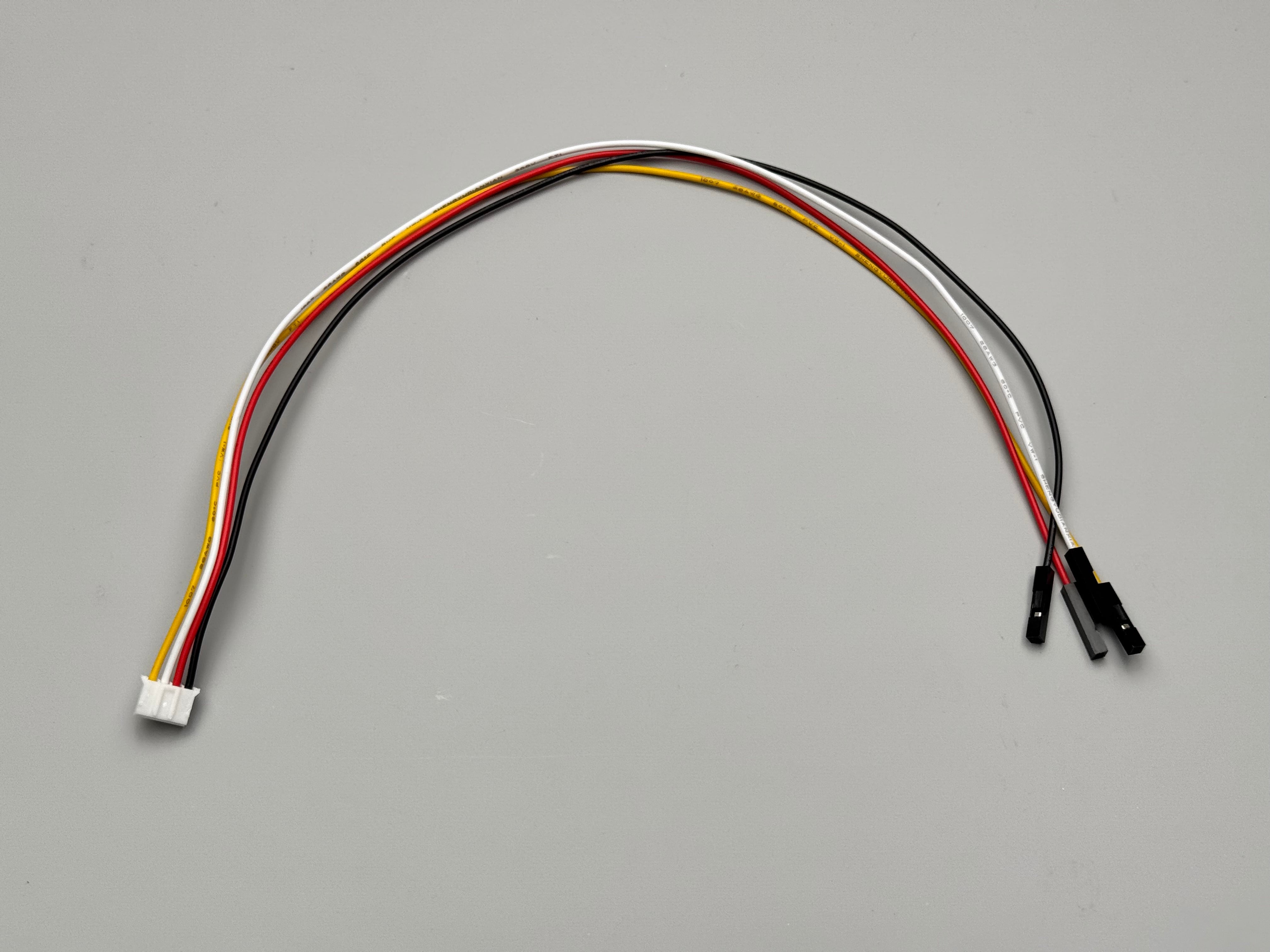

ケーブル長：約30cm

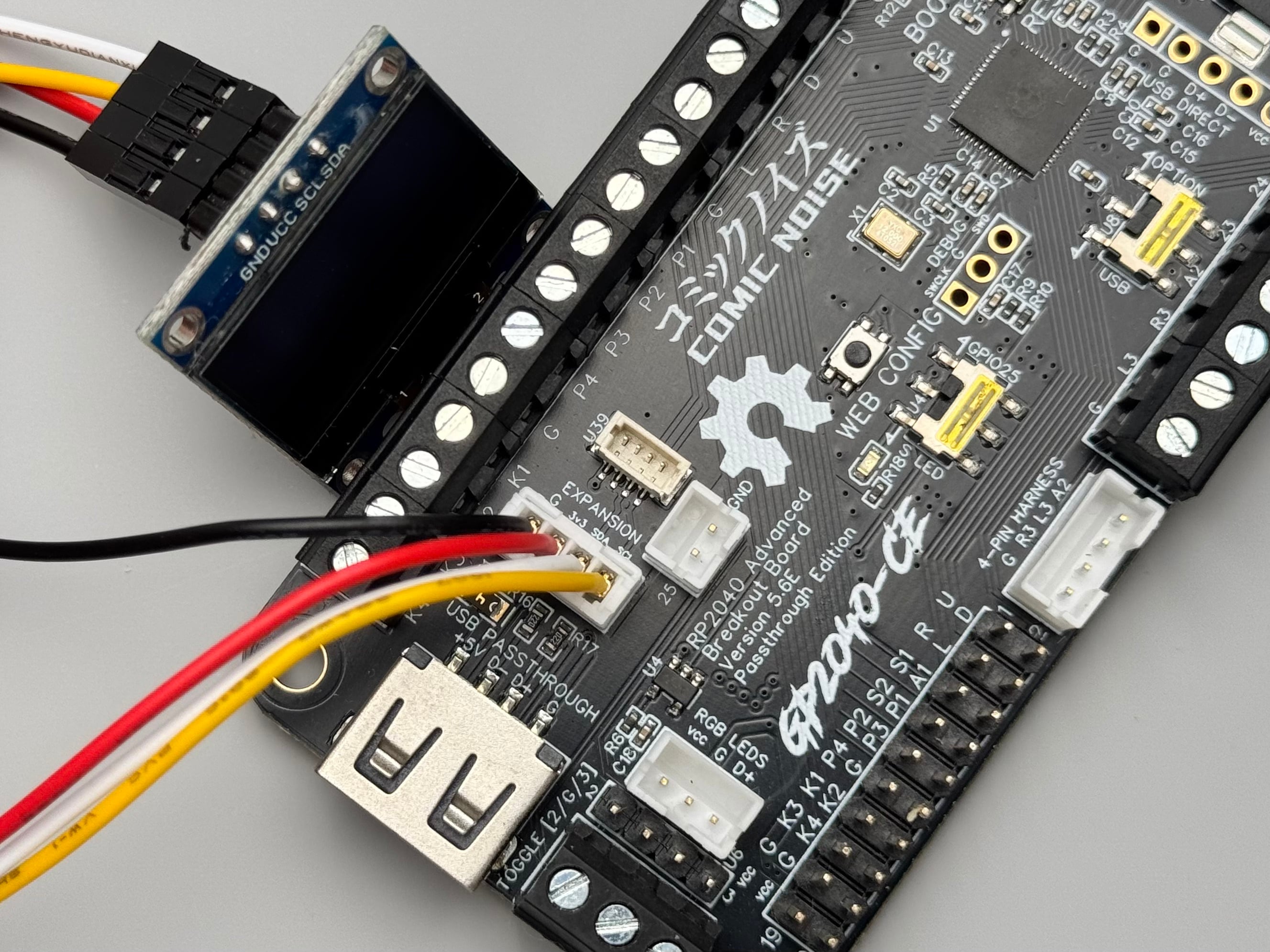

本ケーブルをRP2040 Advanced Breakout Boardの「EXPANSION」接続端子に接続し、以下の端子をOLEDスクリーン側の対応端子に接続してください。

システムボード側：
GND ｜ 3V3 ｜ SDA ｜ SCL

OLEDスクリーン側：
GND ｜ VCC ｜ SDA ｜ SCL

⚠️ 取り外し時のご注意

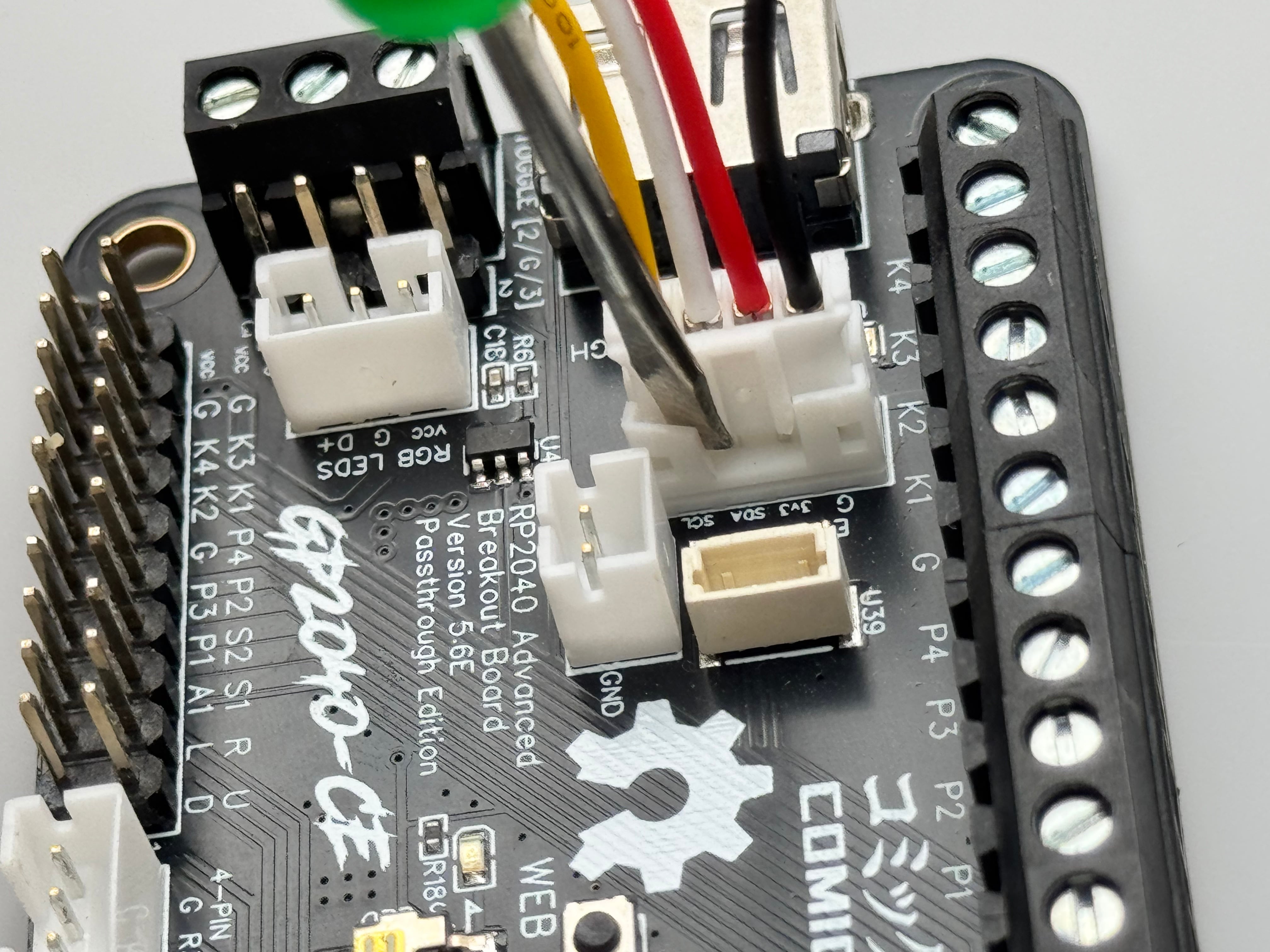

端子にはロック機構があります。取り外す際は、写真５のように、マイナスドライバーなどの工具でロックを軽く解除しながら、少しずつ引き抜いてください。
ケーブルを無理に引っ張ると、破損するおそれがありますのでご注意ください。

■ どのような用途で使用するの？

⭕️ RP2040 Advanced Breakout Board Passthrough（当店販売モデル）
こちらのシステムボードにOLEDスクリーンを接続する際にご使用いただけます。

OLEDスクリーンを接続すると、現在の設定状態を画面上で確認できるため、設定状況の把握や設定ミスの確認に便利です。

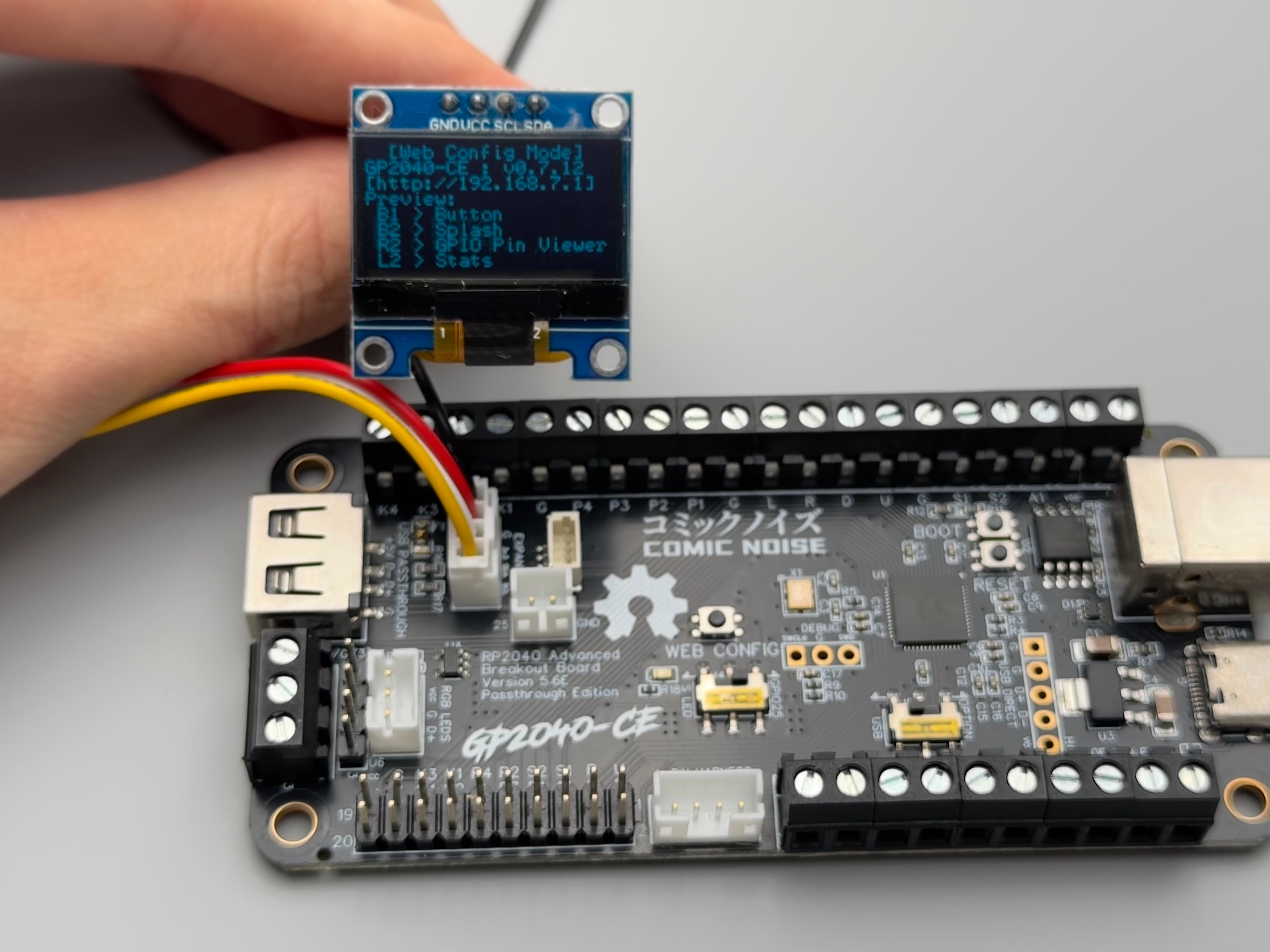

GP2040-CE v0.7.12（当店販売モデルにインストール済み）の場合

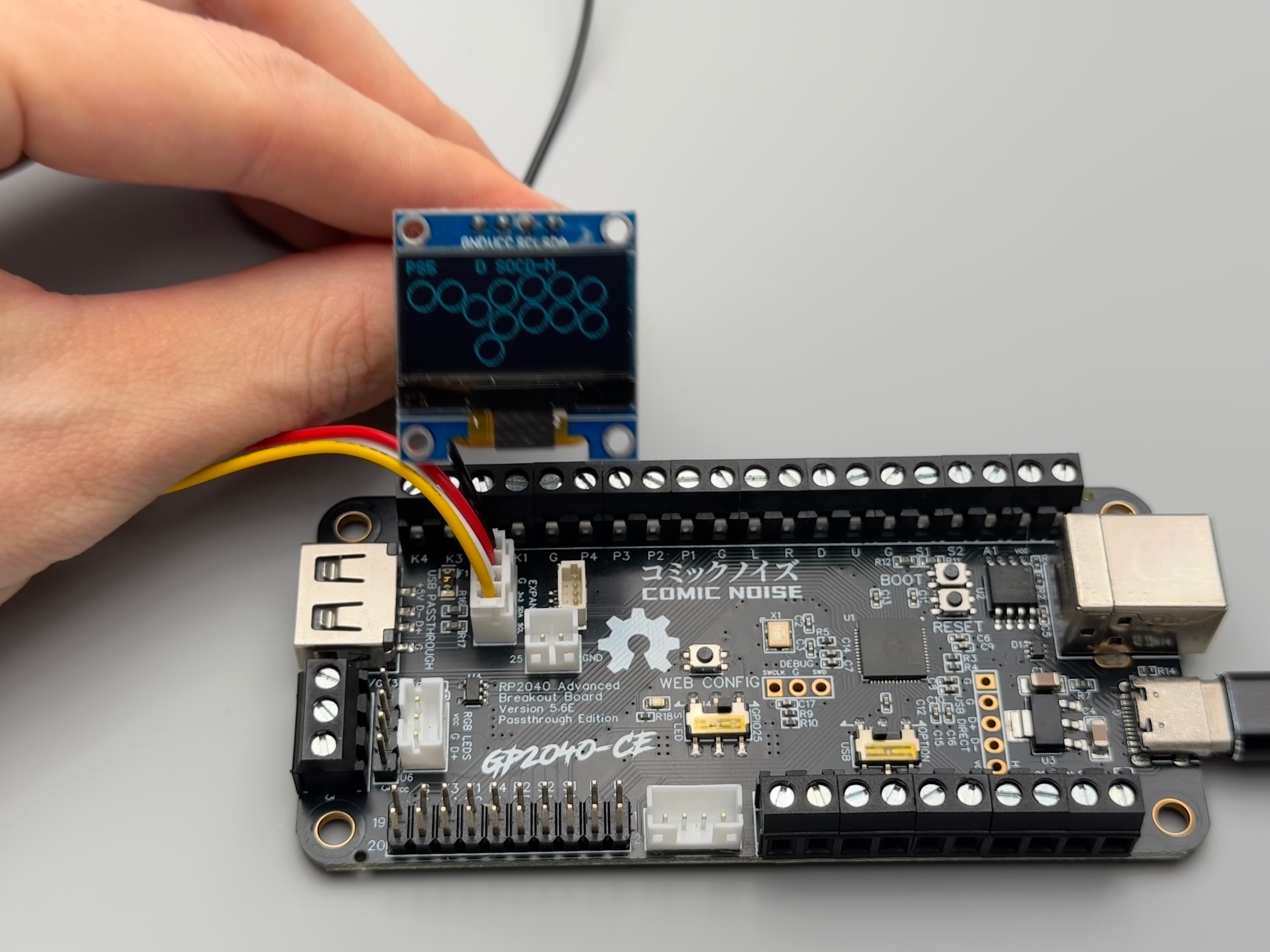

デフォルト設定ではOLEDスクリーンの表示が「Enable」になっているため、ケーブルを接続するだけですぐにご使用いただけます。

■ OLEDスクリーンが表示されない場合
・SDAとSCLの接続が逆になっていないか、また各端子が正しく接続されているかをご確認ください。
・設定ページ（192.168.0.7）にアクセスし、Configuration→Display Config→Hardware Options表示が「Enabled」になっているかをご確認ください。

〇OLEDスクリーンは別売り、付属されてません
↓0.96インチOLEDスクリーン ↓
https://comicnoise.base.shop/items/76771819
