【ロープロ軸用】薄型押しボタン枠【八角形Slim版】

【Kailh Choc V1/V2丨Gateronロープロ軸】の使えるハメ込み式(ツメ式)押しボタンです。

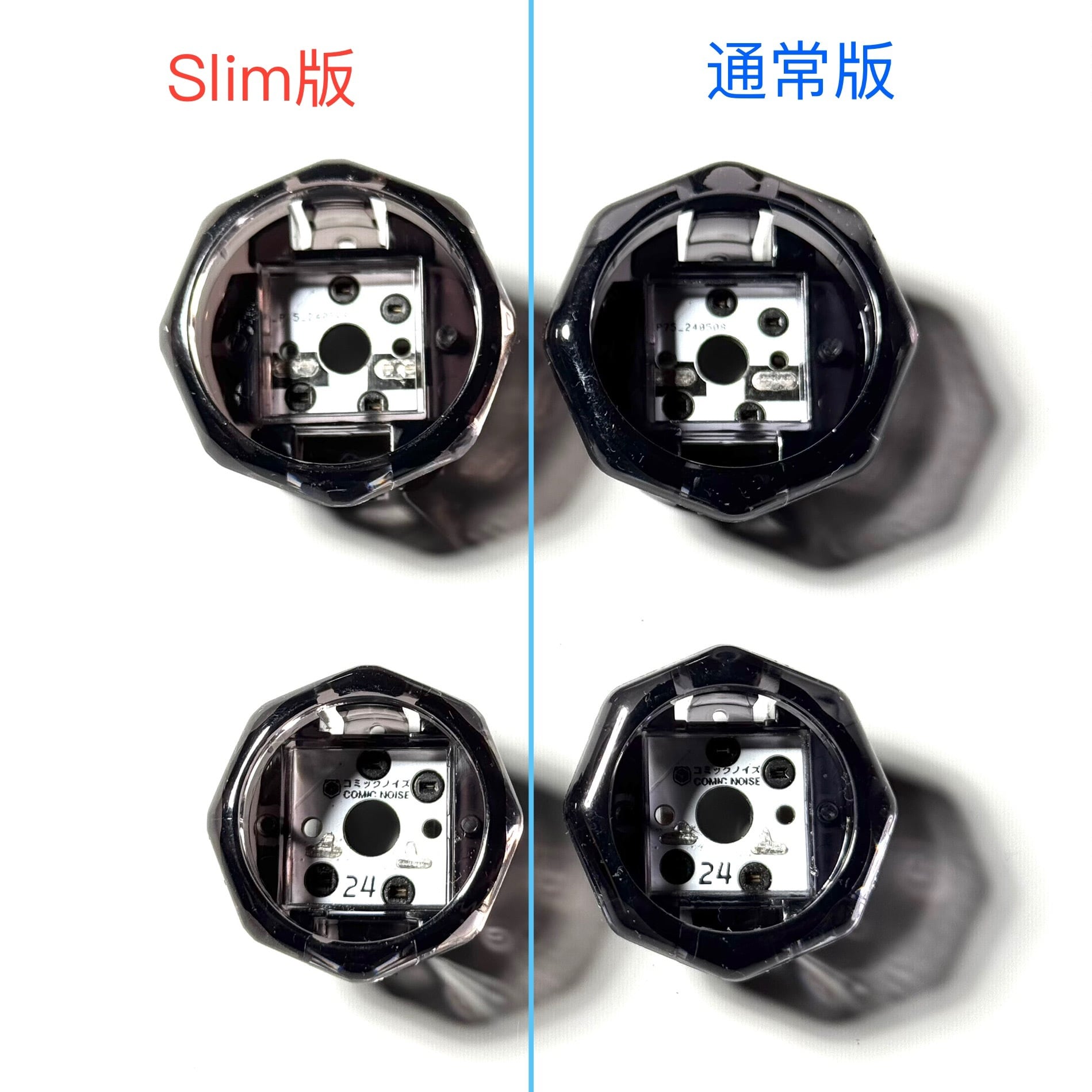

通常版より一回り小さい 「八角形ベゼルSlim版」 となります。
通常版の八角形ベゼルは見栄えが良いですが、
「もう少し細いベゼルが欲しい」という方におすすめです。

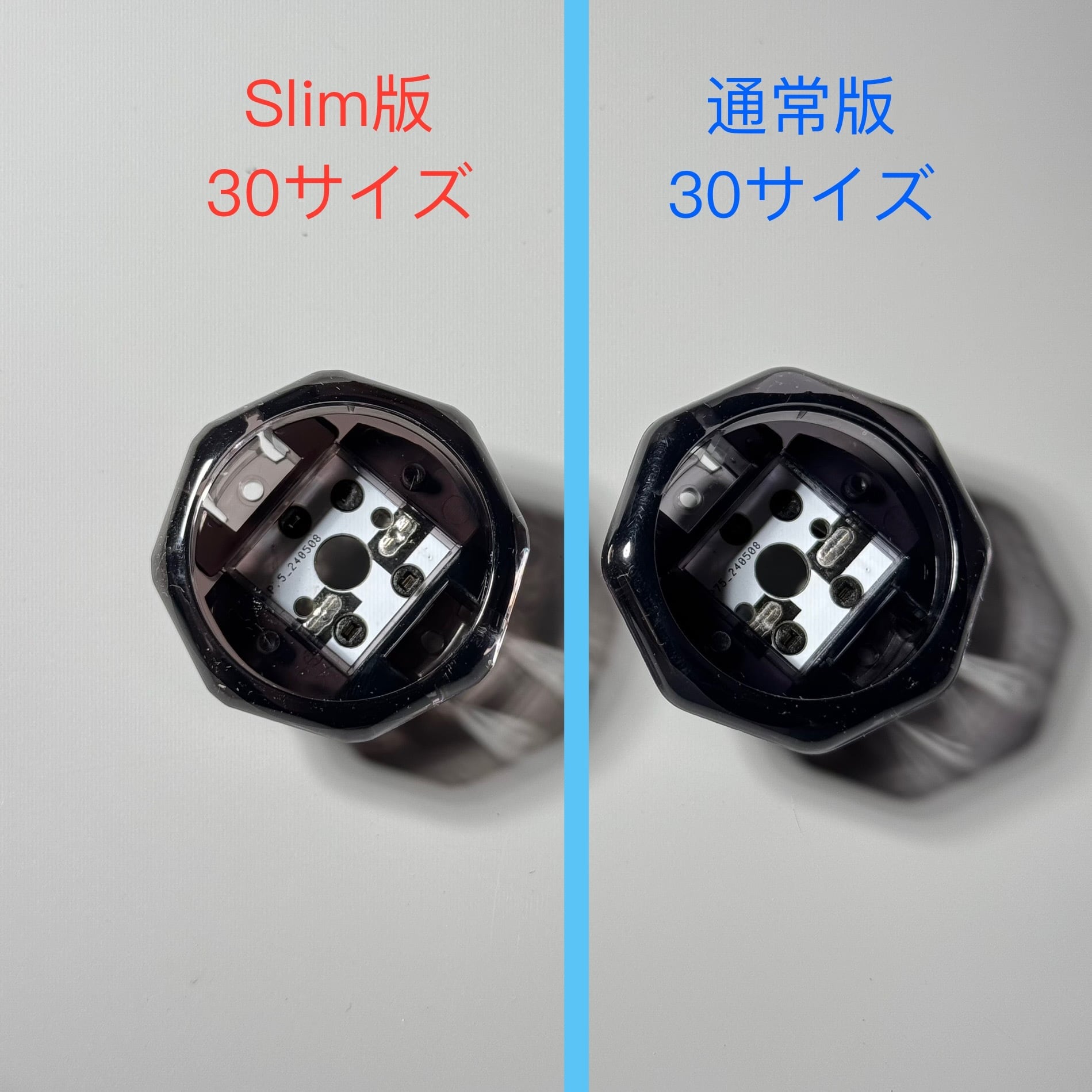

24サイズ枠：最大直径 1.8mm減 ／ 最短直径 1.4mm減
30サイズ枠：最大直径 2.0mm減 ／ 最短直径 1.9mm減
また、ツメ部分の形状も通常版より改良されています。

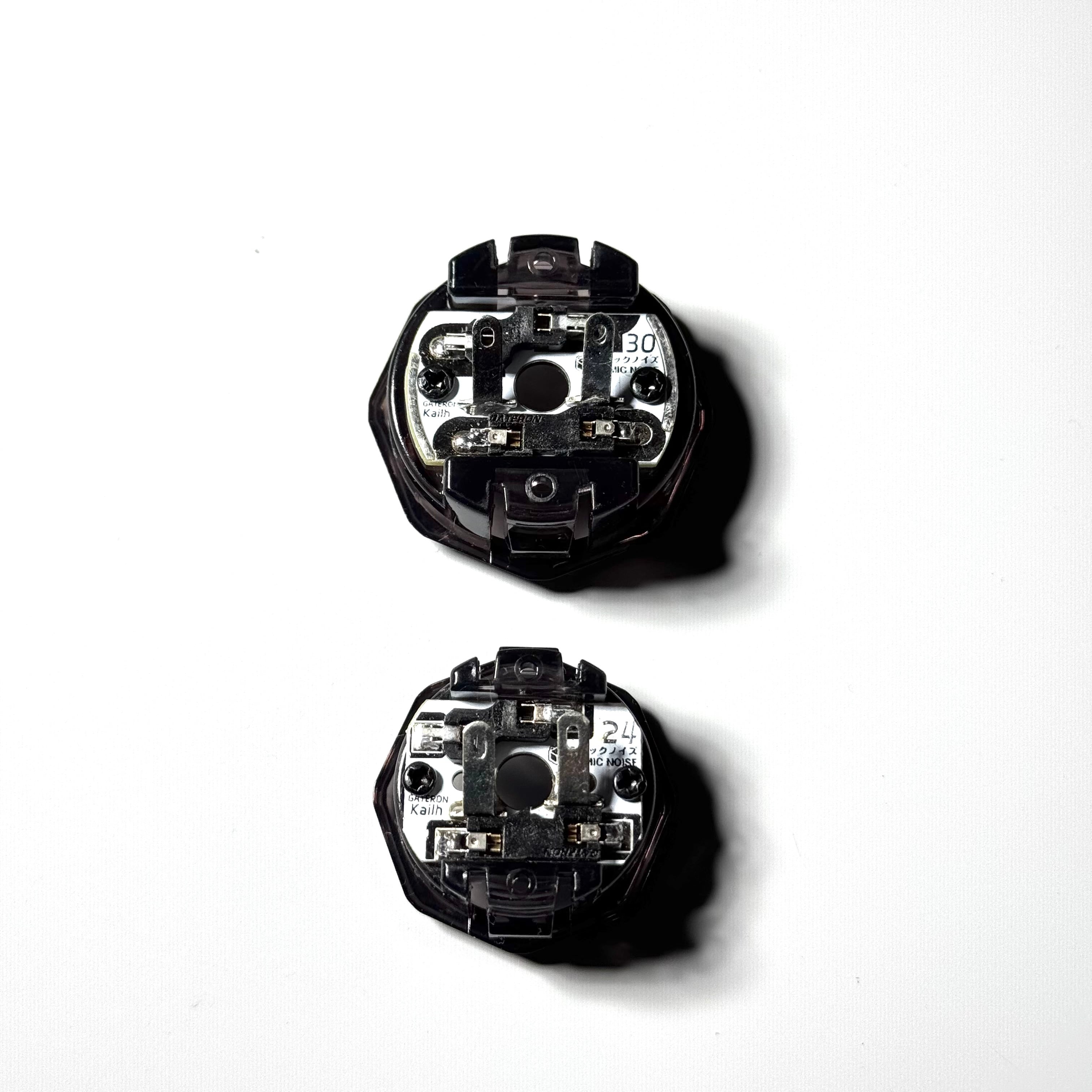

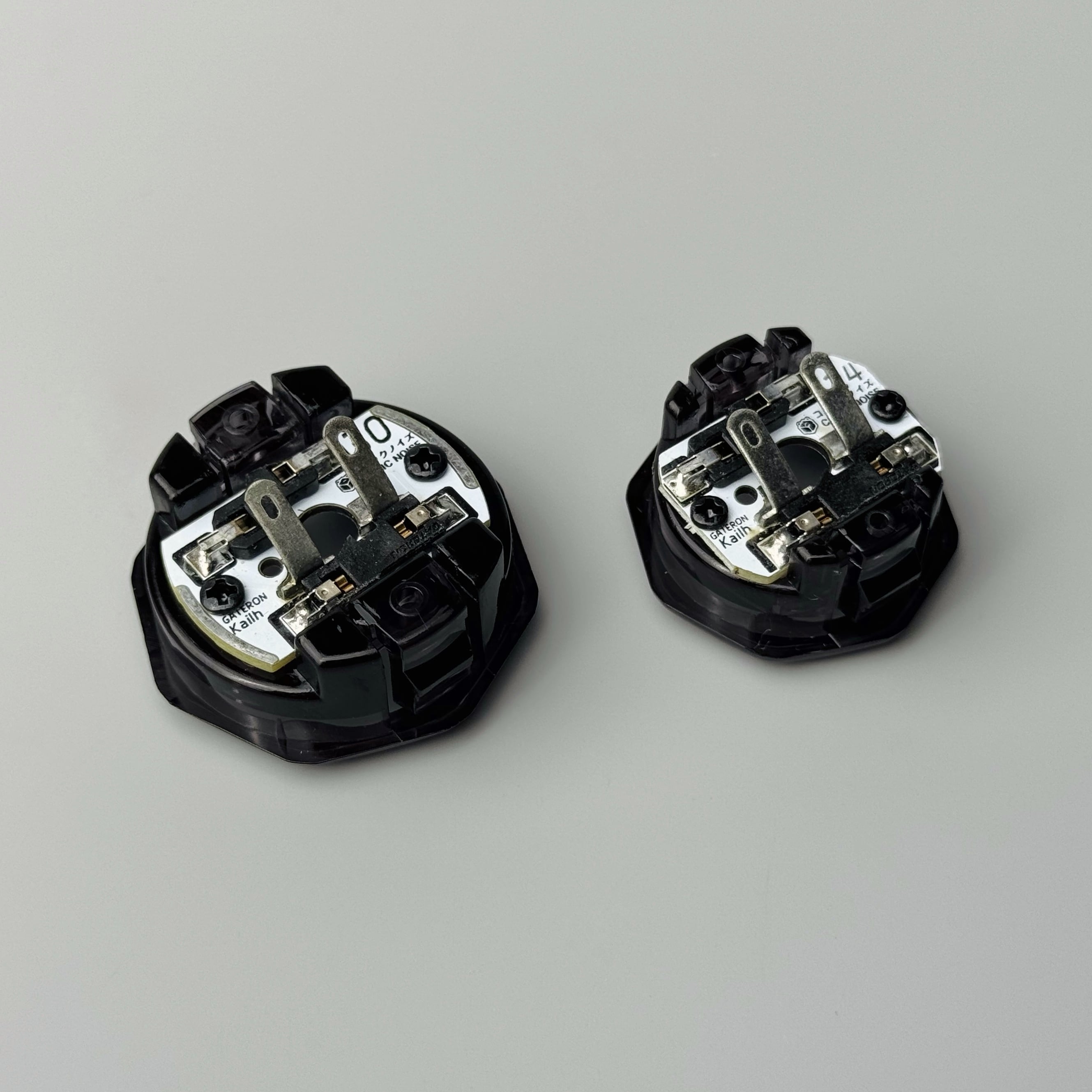

ボタンの端子は【110型端子】です

当店が取り扱うこちらの薄型押しボタンは
Kailh Choc V1/Choc V2およびGateronロープロファイルのホットスワップコネクターが備わっており、
どちらのスイッチにも互換性があります。

（Kailh×Lofree ロープロファイル軸はKailh Choc V2に属し、ご使用できます）

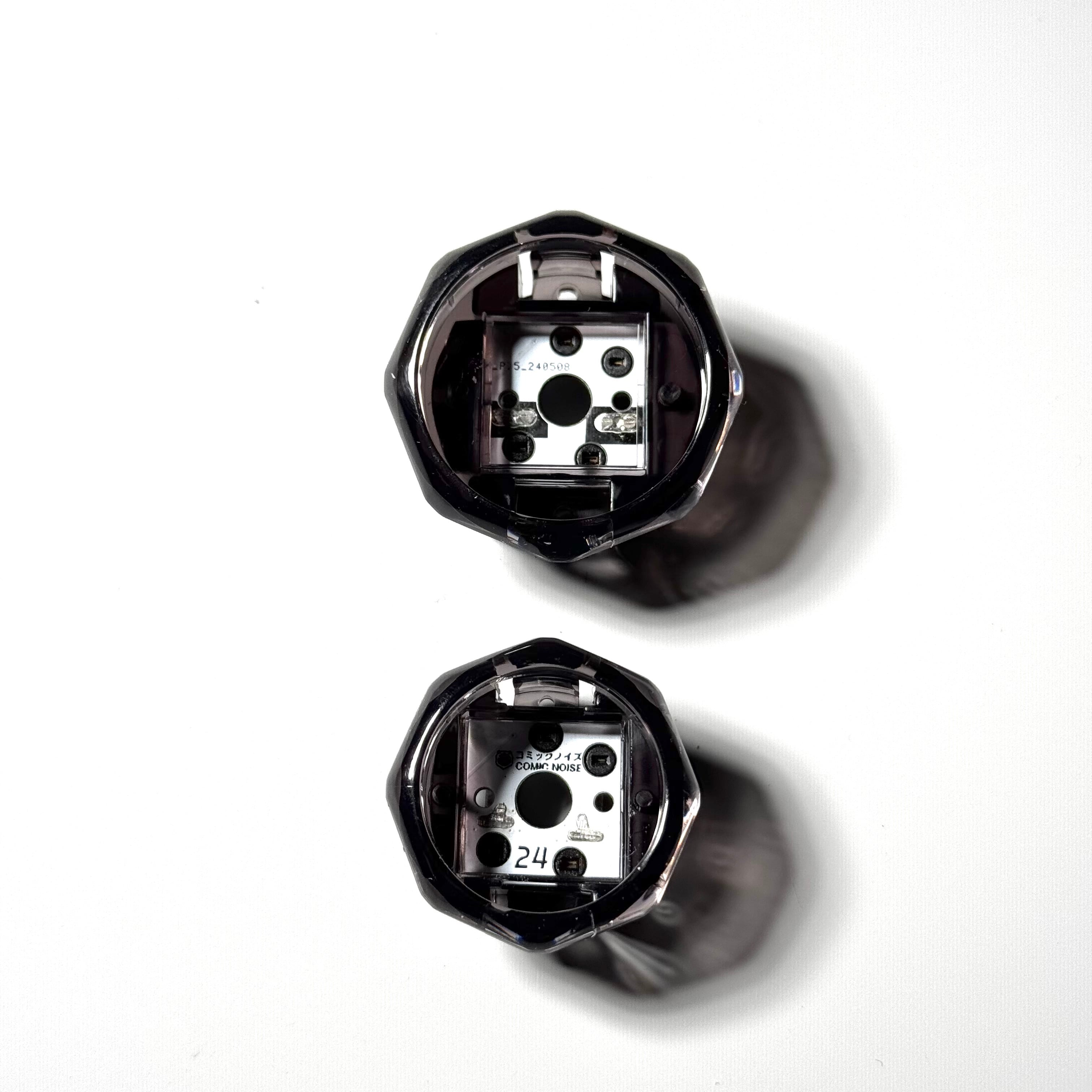

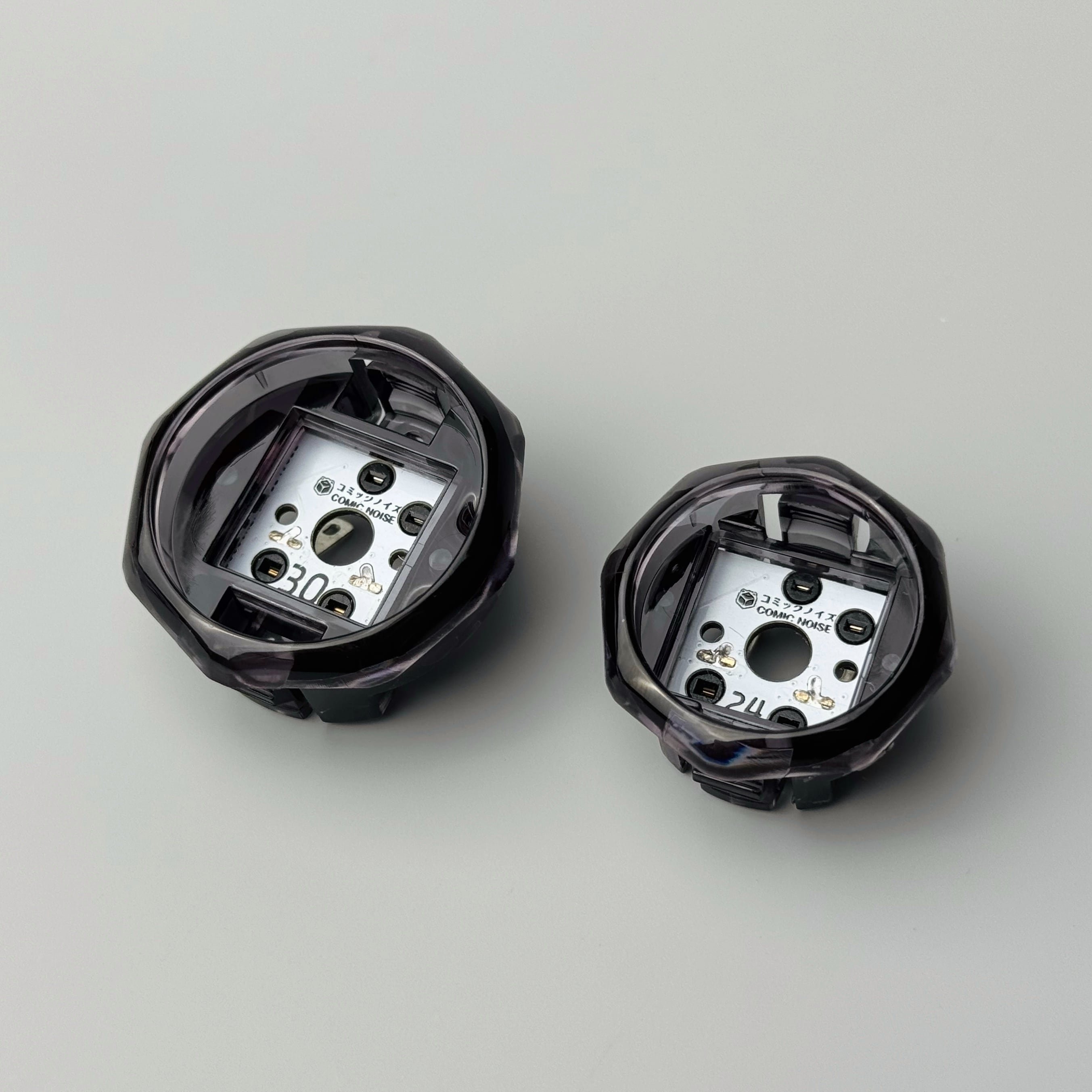

枠色は黒、サイズは24φと30φになります。
厚さは1.1mmから4.7mmまでの天板に対応しております。

内容：ボタン枠のみ（プリント基板設置済み）

☆注意：キースイッチとボタンキャップ、フォームシール、Oリングなどは別売りで付属されてません。

↓24φボタンキャップ↓
https://comicnoise.base.shop/items/81874325
↓30φボタンキャップ↓
https://comicnoise.base.shop/items/81874297

↓24φKailh Choc V2専用ボタンキャップ↓
https://comicnoise.base.shop/items/90109731
↓30φKailh Choc V2専用ボタンキャップ↓
https://comicnoise.base.shop/items/90109731


↓Kailh×コミノイ SAIYA Silentロープロファイル軸↓
https://comicnoise.base.shop/items/96857327
↓Kailh×コミノイ SAIYAロープロファイル軸↓
https://comicnoise.base.shop/items/92262818

↓GATERON×NuPhy Cowberryロープロファイル軸↓
https://comicnoise.base.shop/items/85232543

↓フォームシール↓
https://comicnoise.base.shop/items/92264157

↓キャップ用Oリング↓
https://comicnoise.base.shop/items/81874799

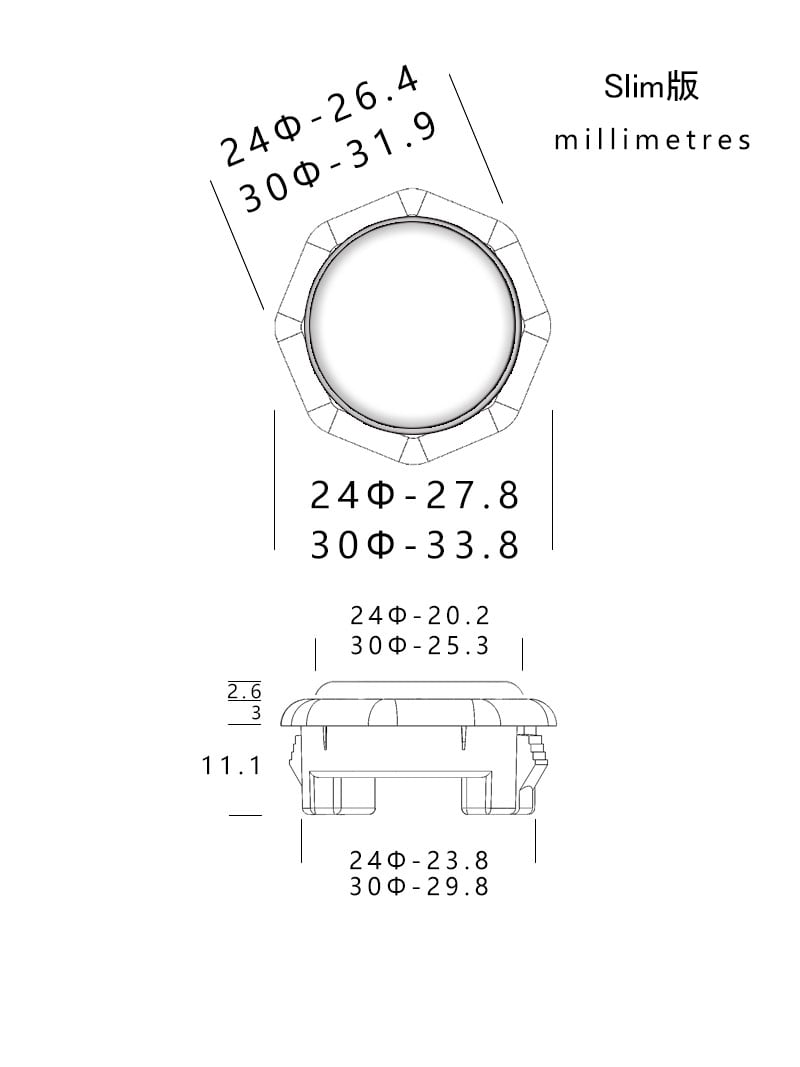

☆ボタンの寸法図をご確認の上、ご購入ください。


☆こちらのボタンは配線型レバーレス・アケコン用のボタンになります
プリント基板型のSallyboxやSUNGAレバーレスに付けられません。

☆新品ですが、
製造上の初期傷と汚れがある場合もございます。
ご了承ください。

【ご使用時のご注意】

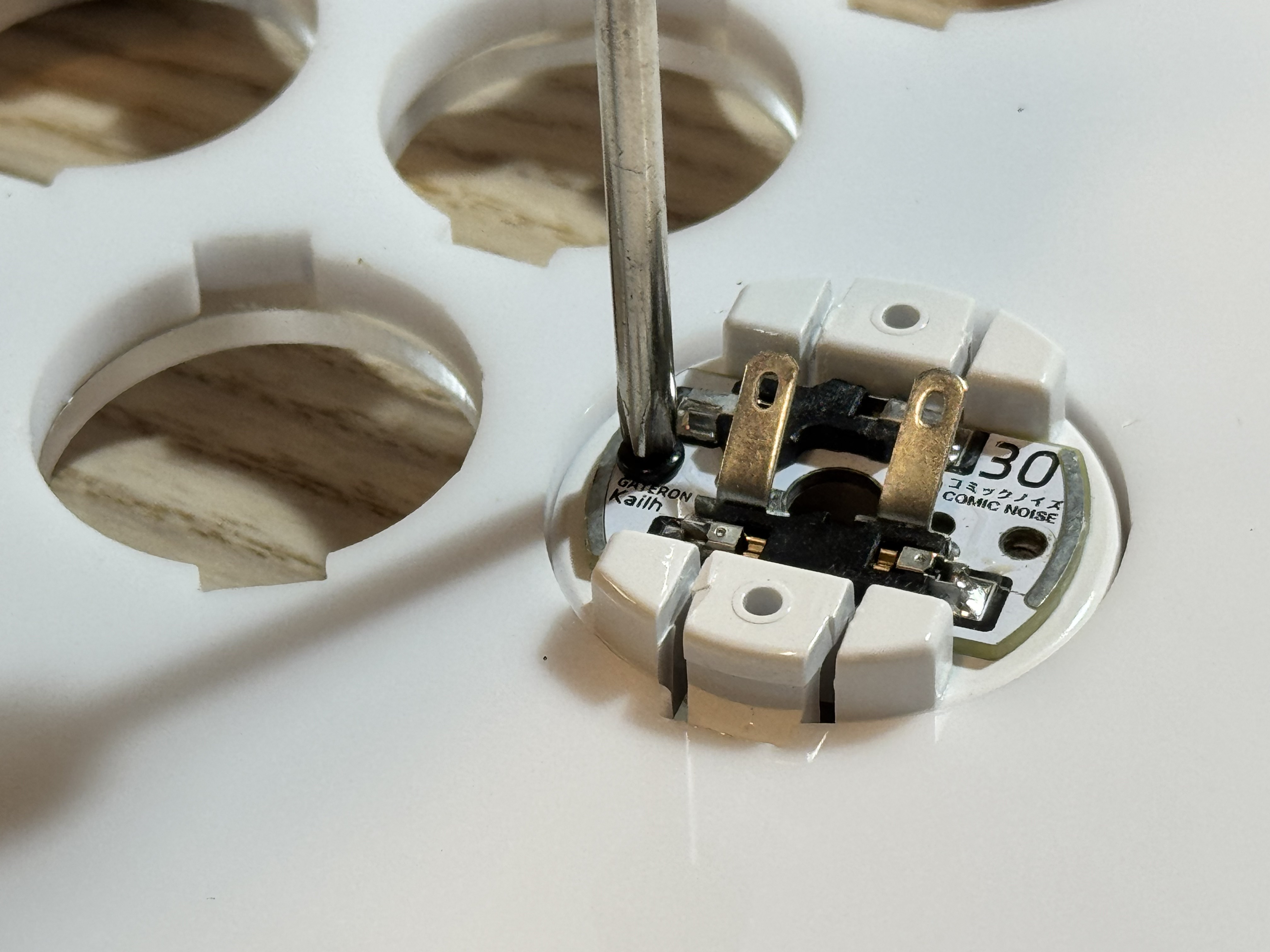

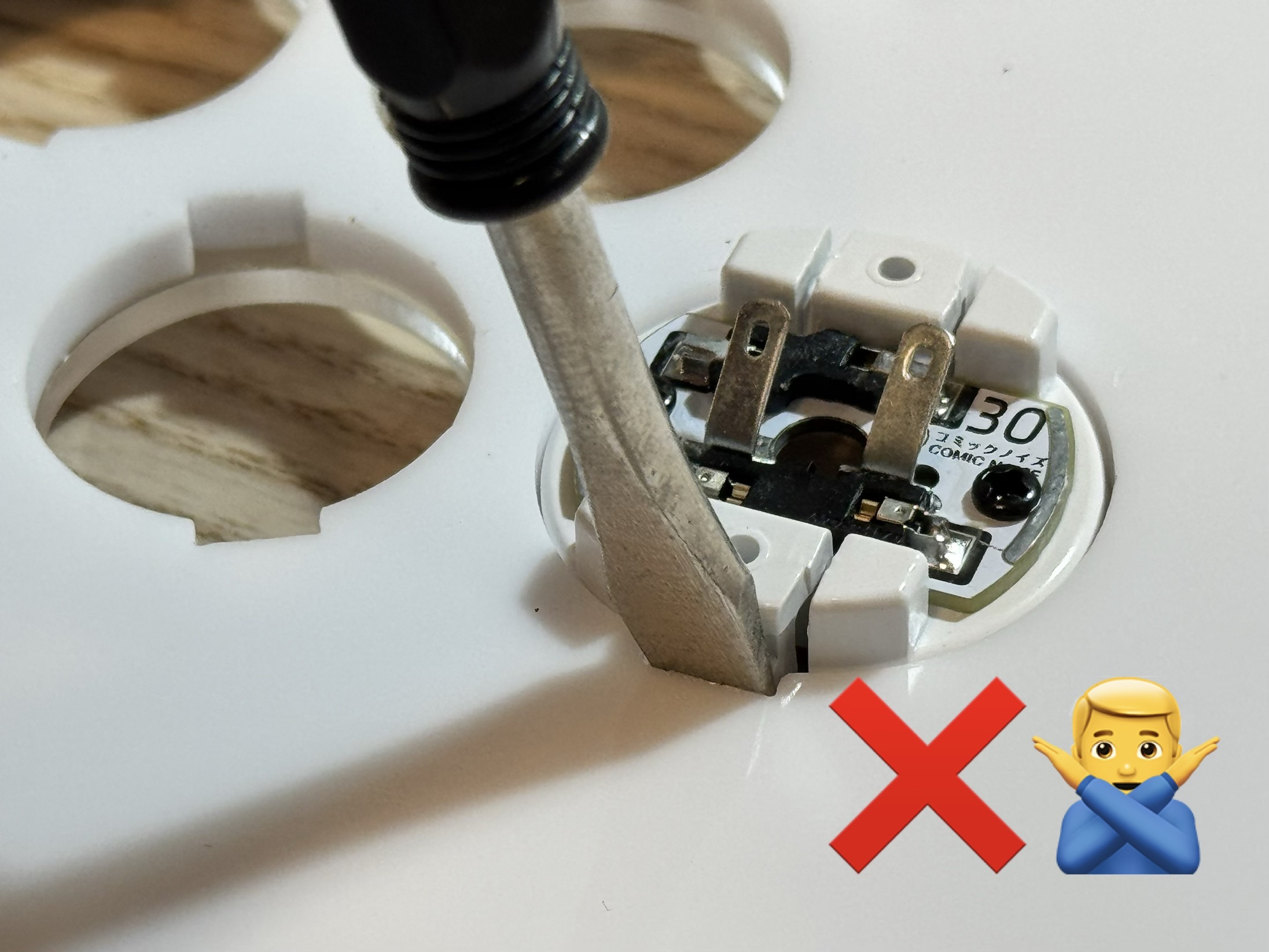

本ボタン枠は消耗品のため、取り外しの際にツメが折れる可能性があります。ボタンを外す際は、PCの商品説明【ケースからボタンを取り外す方法】をご参照の上、軍手を着用し、ラジオペンチを使用して、無理な力を加えず、均等に力をかけながら慎重に取り外してください。

万が一ツメが折れた場合は、当店の注文IDをご提示の上、お問い合わせいただければ対応いたしますので、ご安心ください。

【110型端子】

キースイッチの外し方

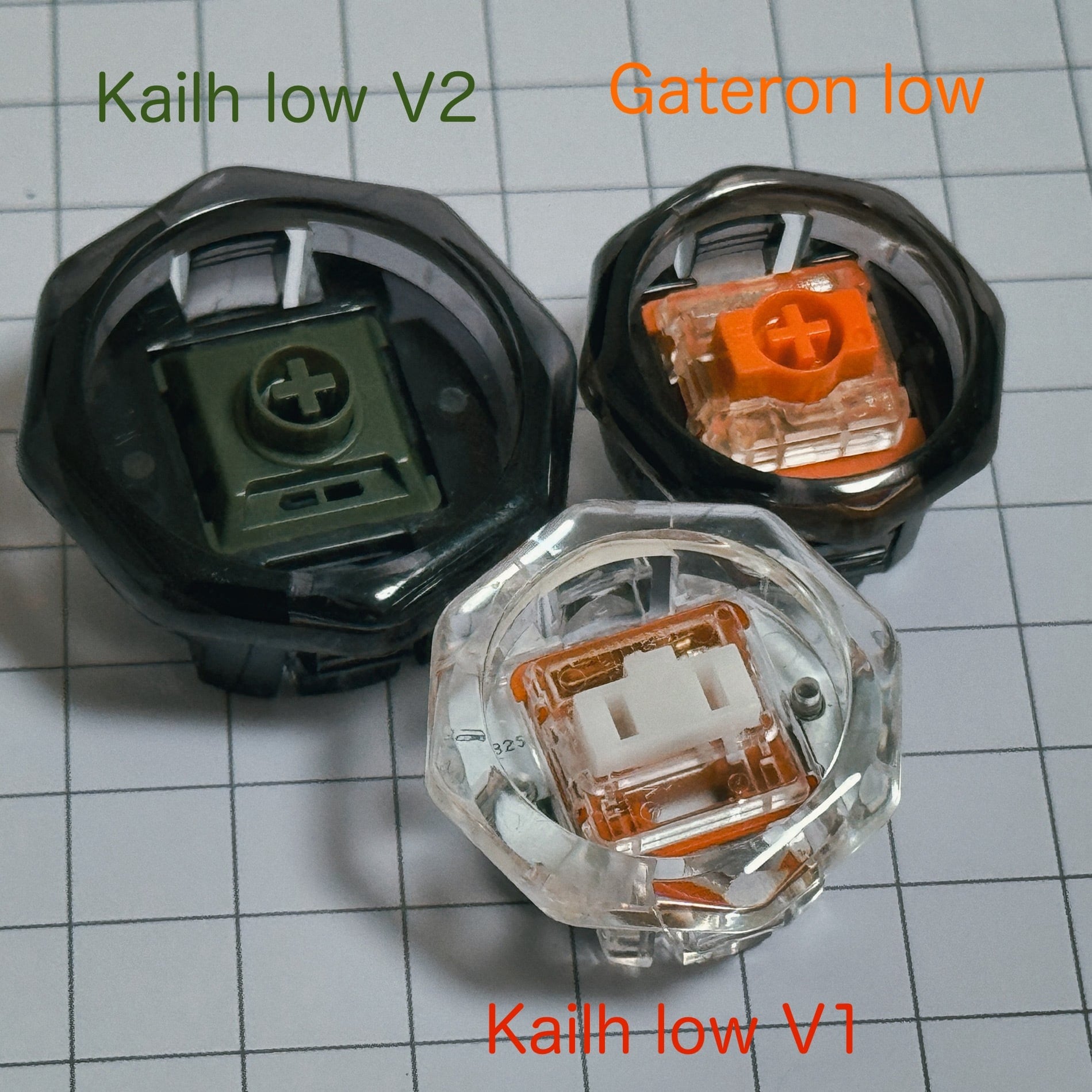

KailhとGateronロープロファイル軸のフットプリント

キャップ用Oリングの付け方

キャップの向き

キースイッチの設置方法

先ず、ボタンキャップにOリングを付けます

そして、キースイッチをキャップに設置してください

キースイッチのフットプリントをご注意しながら（Kailh軸左のピンは12時方向、Gateron軸左のピンは11時方向に合わせ）、両親指でボタン枠に押し付けてください

Kailh　V2軸でピンが４つある場合

ニッパーで切ってから設置してください。

ケースにはめ込む前にご注意

ボタンをケースに設置する前に、寸法図をよくご確認し、ボタン枠の間にお互い邪魔にならないかをご確認ください。

ケースにボタンを嵌めた後の取り外しは少し手間がかかります。
作業を行う前に、天板のイラストやボタンのピンの向きなどをよく確認し、その上でボタンを設置してください。

ケースからボタンを取り外し方法

先にキースイッチを押し出します。

ラジオペンチで左、それから右の留め具をゆっくり挟み、ケースと平行に押し出してください（片方が斜めになると取り外しにくくなります）。
