【ロープロ軸用】ネジ式薄型ボタン枠【円形ベゼル】

【Kailh Choc V1/V2丨Gateronロープロ軸】の使えるネジ式押しボタンです。
ベゼルは【円形】になります。
ボタンの端子は【110型端子】です

普通のツメ式に比べて、

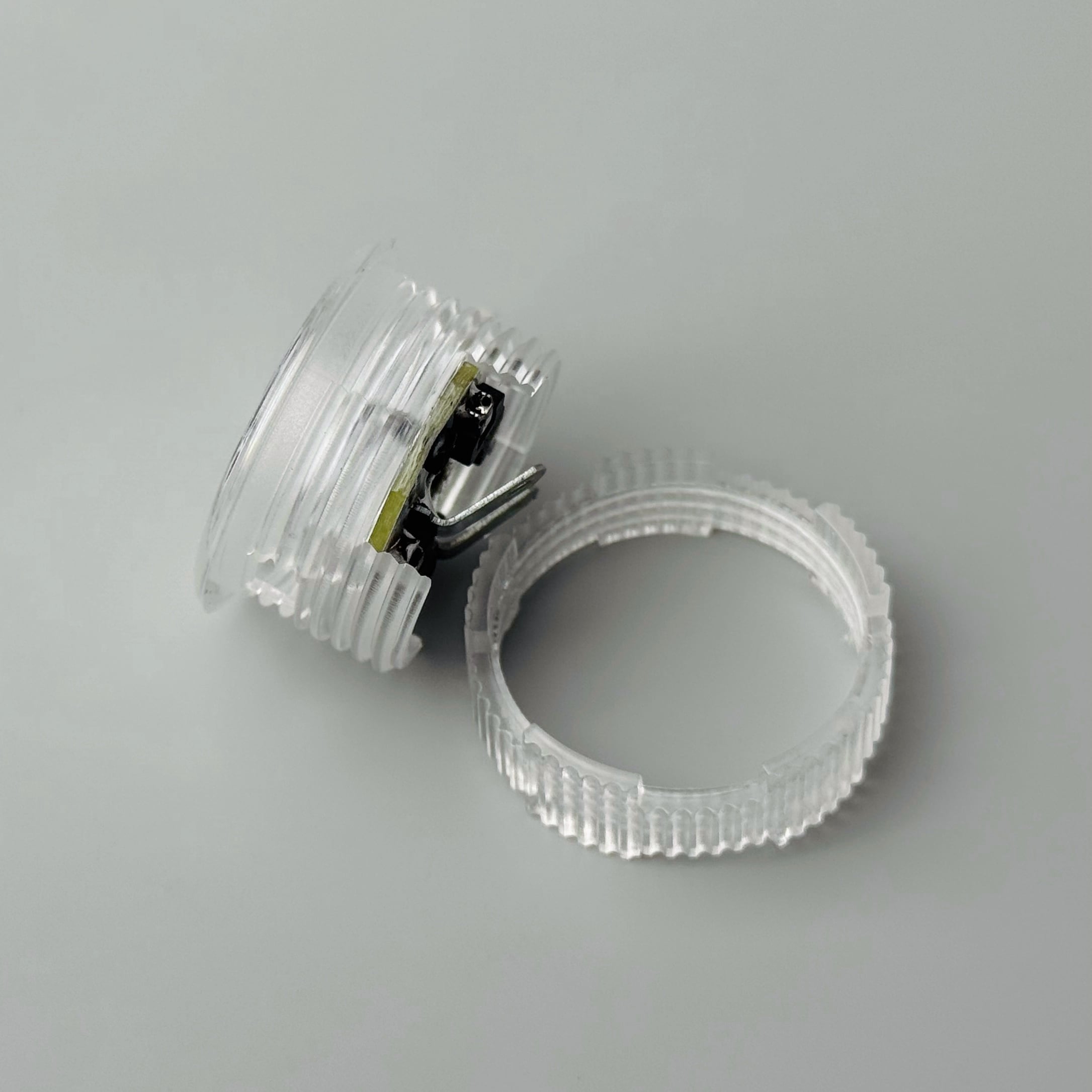

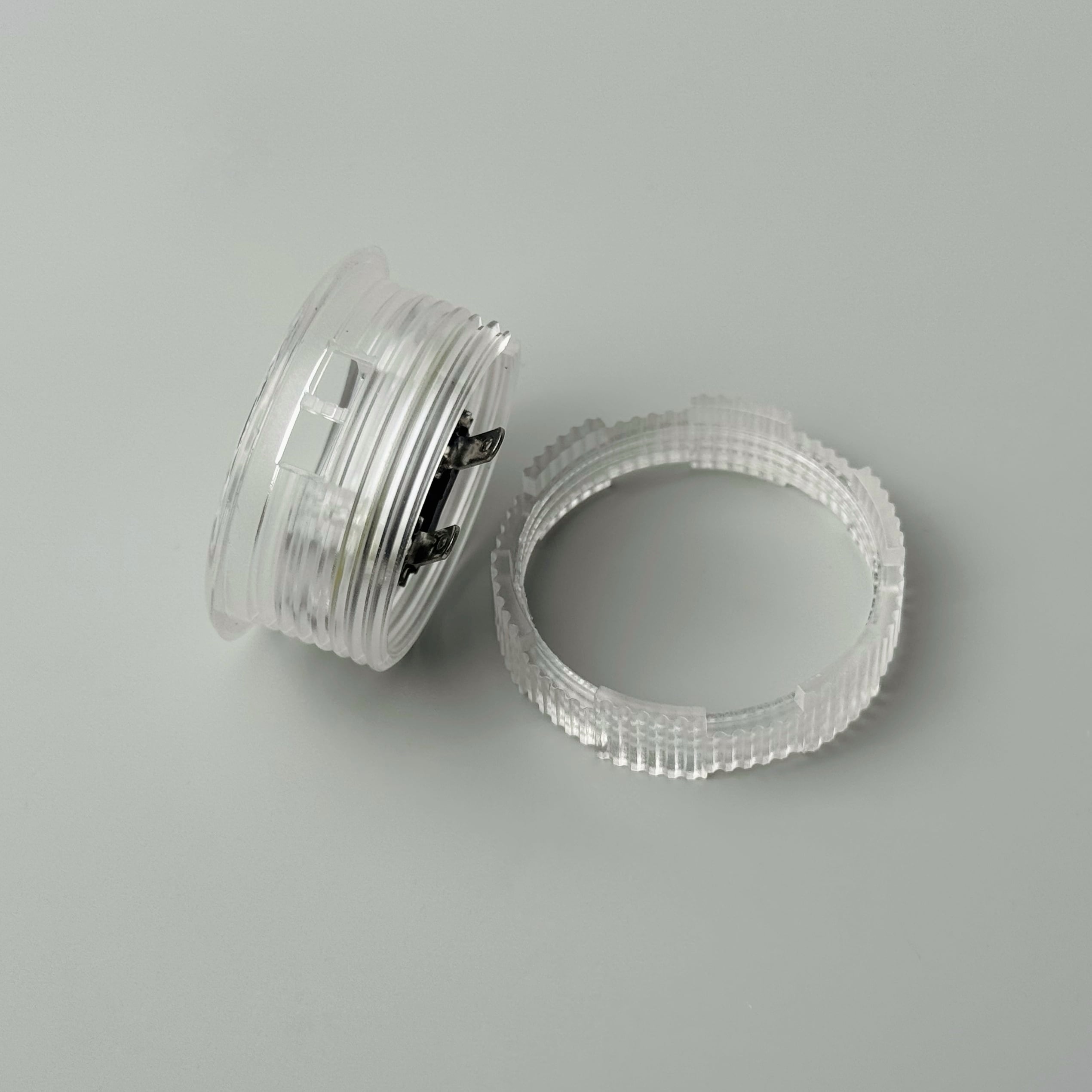

【ネジ式】押しボタン枠は取り付け・取り外しがより簡単で、
耐久性も格段に向上しています。
頻繁にボタン枠の付け替えを行う方には、
特におすすめです。


当店が取り扱うこちらの薄型押しボタンは

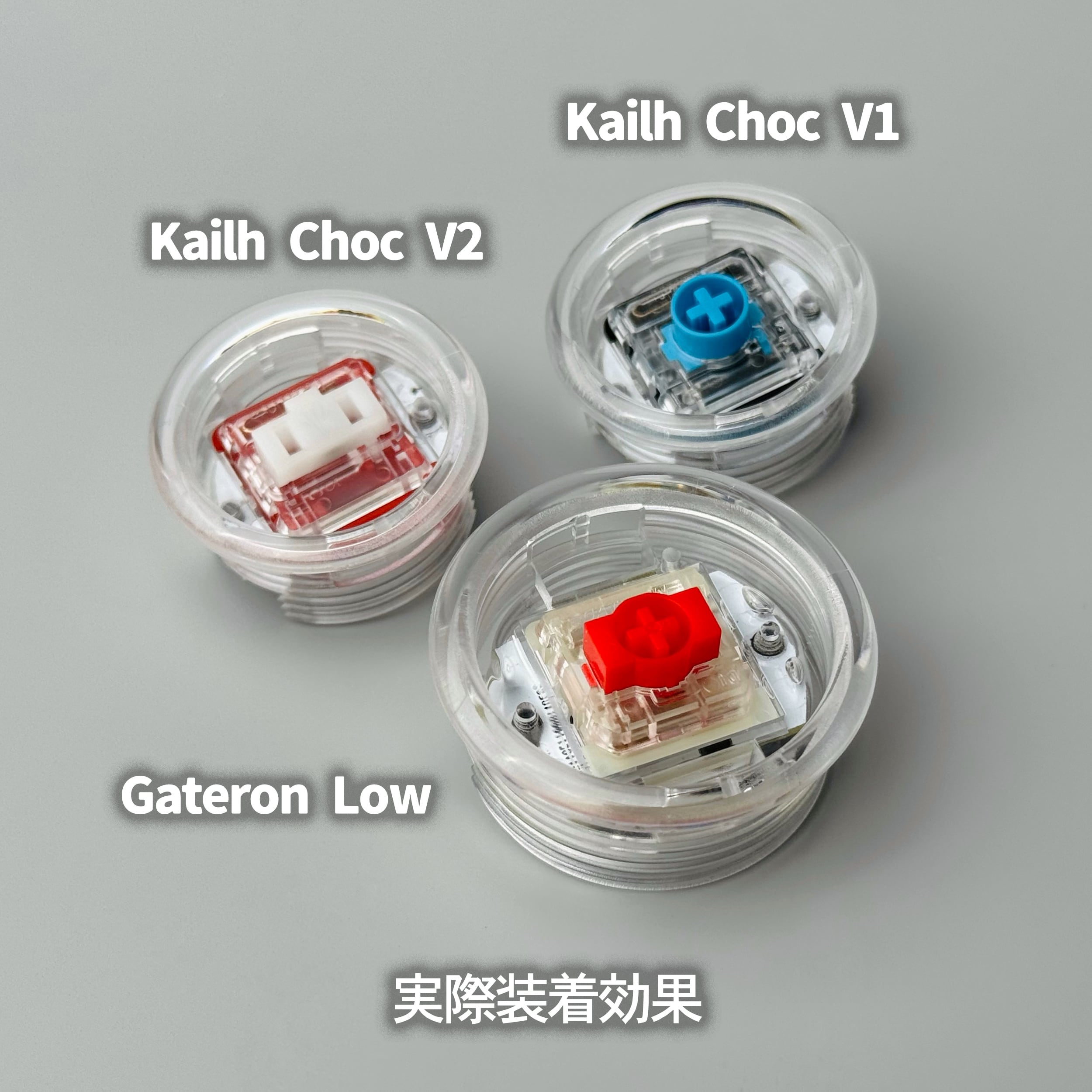

Kailh Choc V1/Choc V2およびGateronロープロファイルのホットスワップコネクターが備わっており、
どちらのスイッチにも互換性があります。

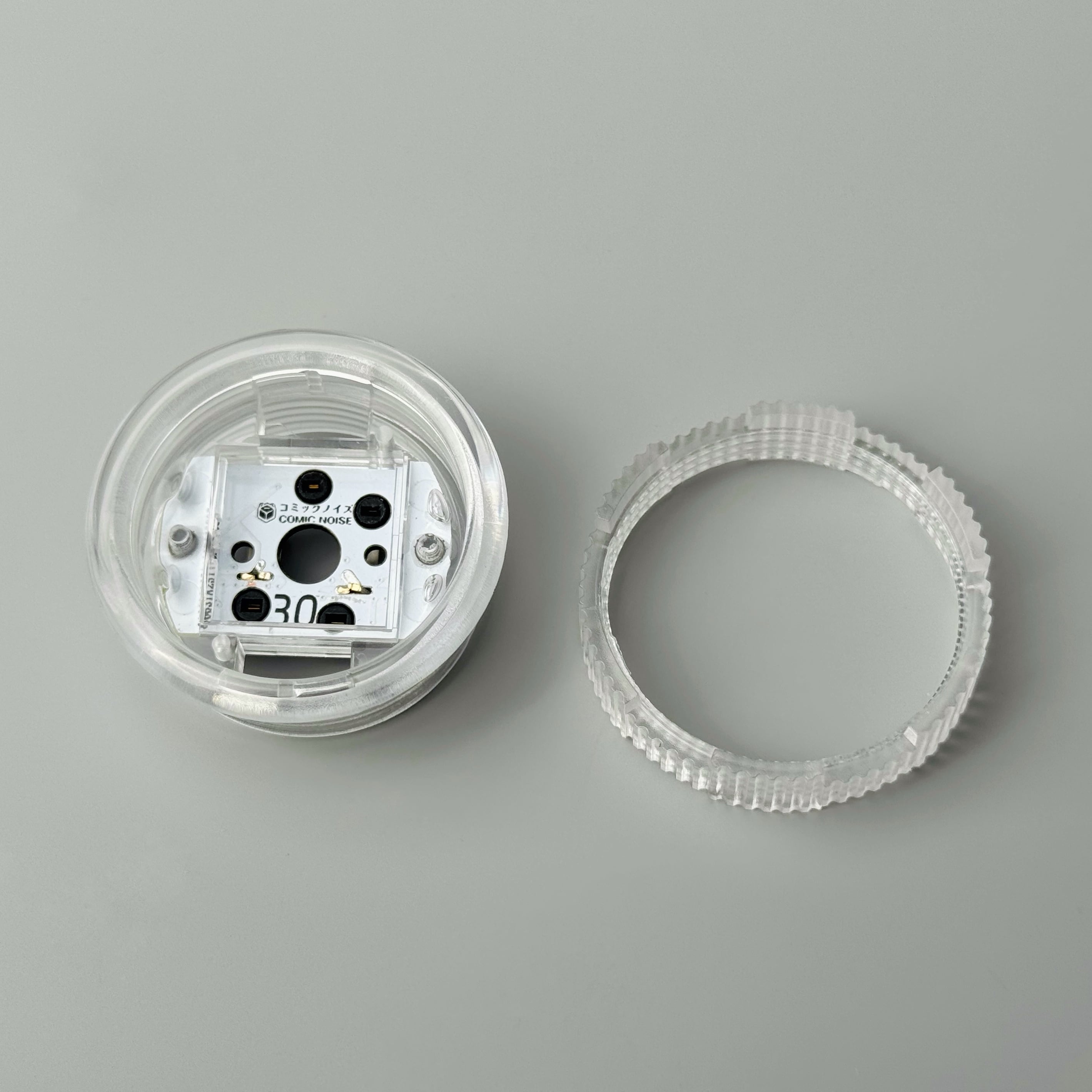

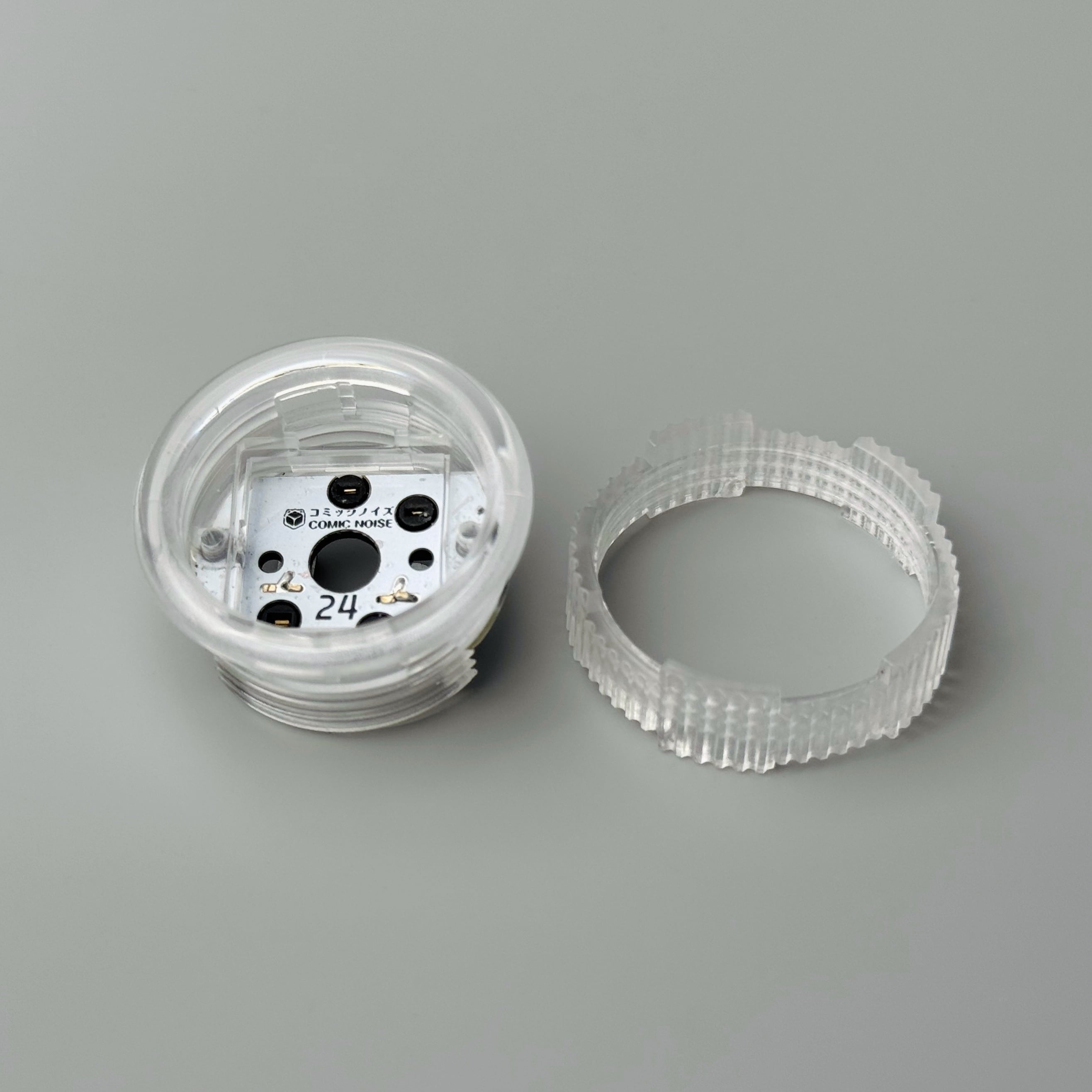

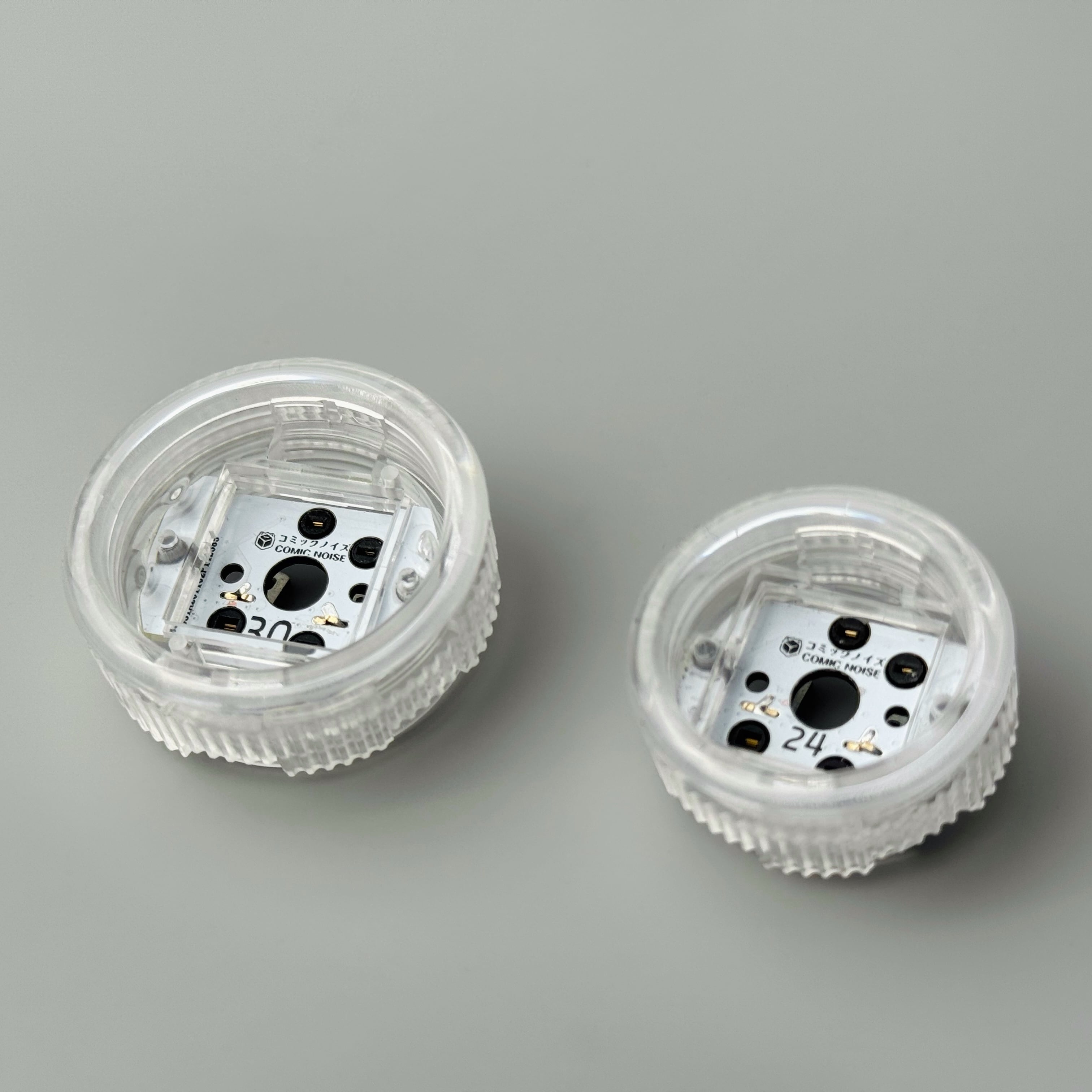

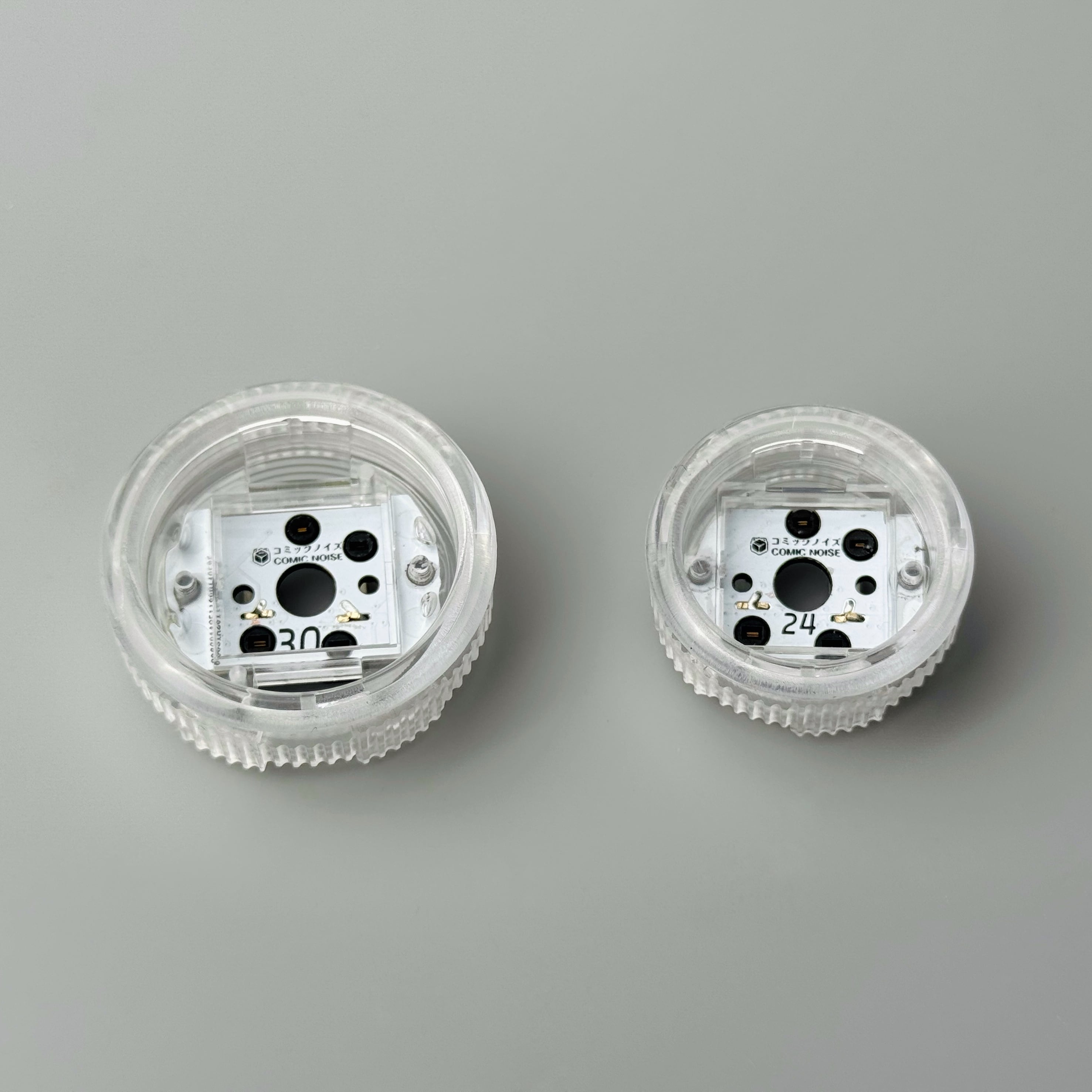

枠色は透明、サイズは24φと30φになります。

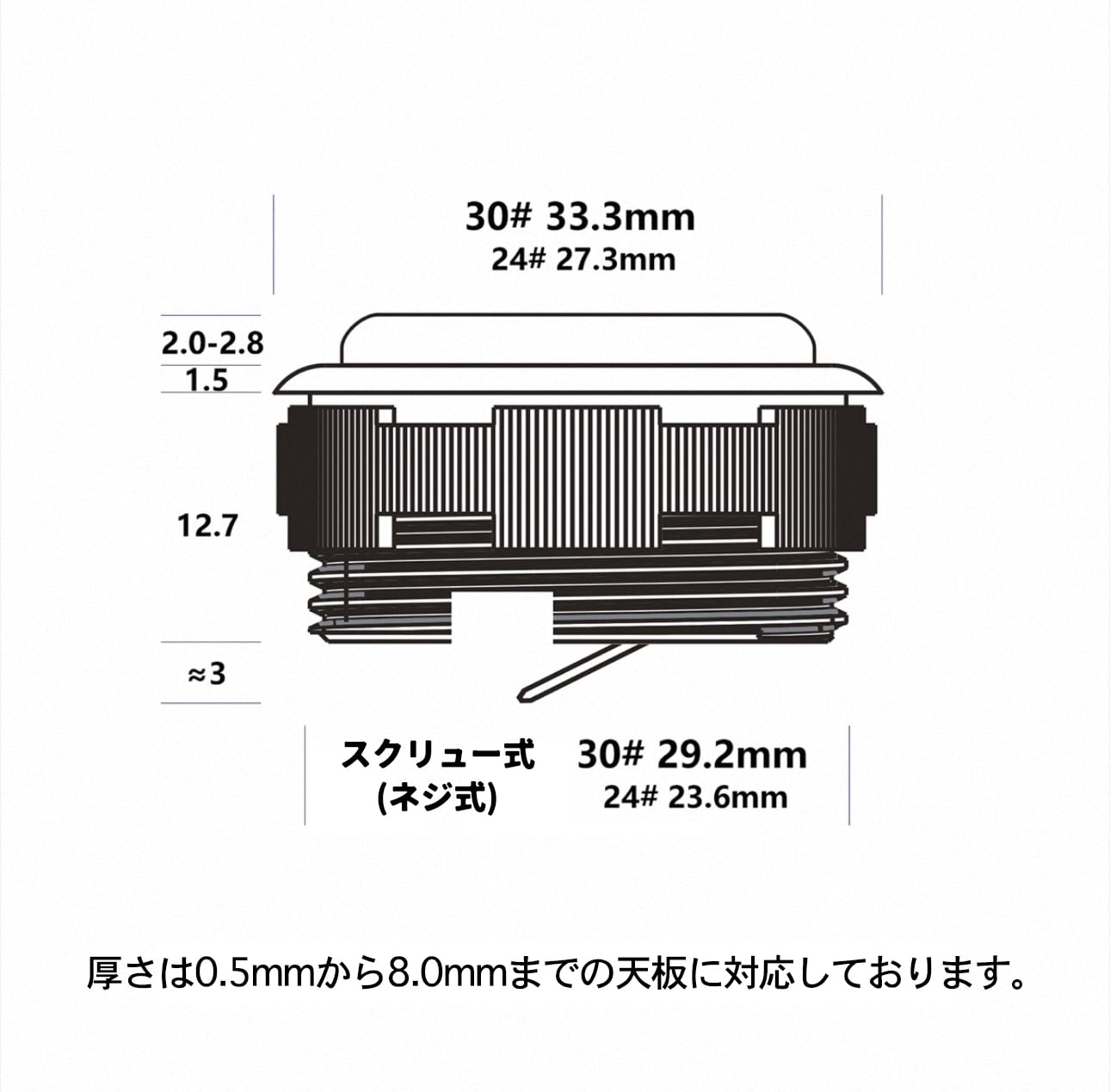

厚さは0.5mmから8.0mmまでの天板に対応しております。

内容：ボタン枠のみ（プリント基板設置済み）

☆注意：キースイッチとボタンキャップ、フォームシール、Oリングなどは別売りで付属されてません。


ボタンは素手で取り付け可能ですが、
しっかり締め付けたい場合や、アケコンの天板形状によって指が入りにくく回しづらい場合には、
こちらのネジ込み工具もご活用ください。
↓ネジ式薄型ボタン用 工具↓
https://comicnoise.base.shop/items/126131853


↓24φボタンキャップ↓
https://comicnoise.base.shop/items/81874325
↓30φボタンキャップ↓
https://comicnoise.base.shop/items/81874297

↓24φKailh Choc V1専用ボタンキャップ↓
https://comicnoise.base.shop/items/90109731
↓30φKailh Choc V1専用ボタンキャップ↓
https://comicnoise.base.shop/items/90177490


↓Kailh×コミノイ SAIYA Silentロープロファイル軸↓
https://comicnoise.base.shop/items/96857327
↓Kailh×コミノイ SAIYAロープロファイル軸↓
https://comicnoise.base.shop/items/92262818

↓GATERON×NuPhy Cowberryロープロファイル軸↓
https://comicnoise.base.shop/items/85232543

↓フォームシール↓
https://comicnoise.base.shop/items/92264157

↓キャップ用Oリング↓
https://comicnoise.base.shop/items/81874799


☆ボタンの寸法図をご確認の上、ご購入ください。


☆こちらのボタンは配線型レバーレス・アケコン用のボタンになります
プリント基板型のレバーレスに付けられません。

☆新品ですが、
製造上の初期傷と汚れがある場合もございます。
ご了承ください。

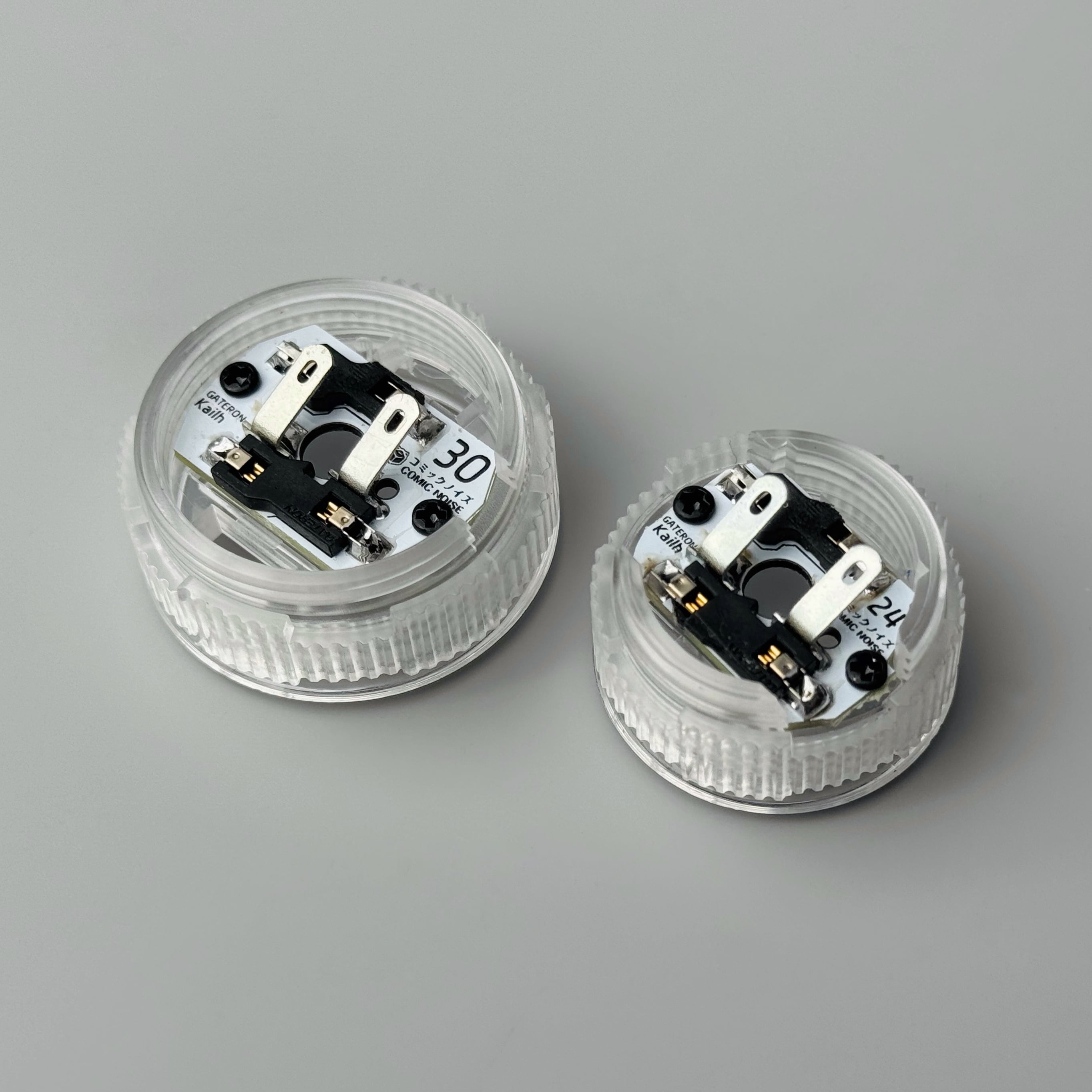

【110型端子】

キースイッチの外し方

KailhとGateronロープロファイル軸のフットプリント

キャップ用Oリングの付け方

キースイッチの設置方法

先ず、ボタンキャップにOリングを付けます

そして、キースイッチをキャップに設置してください

キースイッチのフットプリントをご注意しながら（Kailh軸左のピンは12時方向、Gateron軸左のピンは11時方向に合わせ）、両親指でボタン枠に押し付けてください

Kailh　V2軸でピンが４つある場合

ニッパーで切ってから設置してください。

ケースにはめ込む前にご注意

ボタンをケースに設置する前に、寸法図をよくご確認し、ボタン枠の間にお互い邪魔にならないかをご確認ください。
