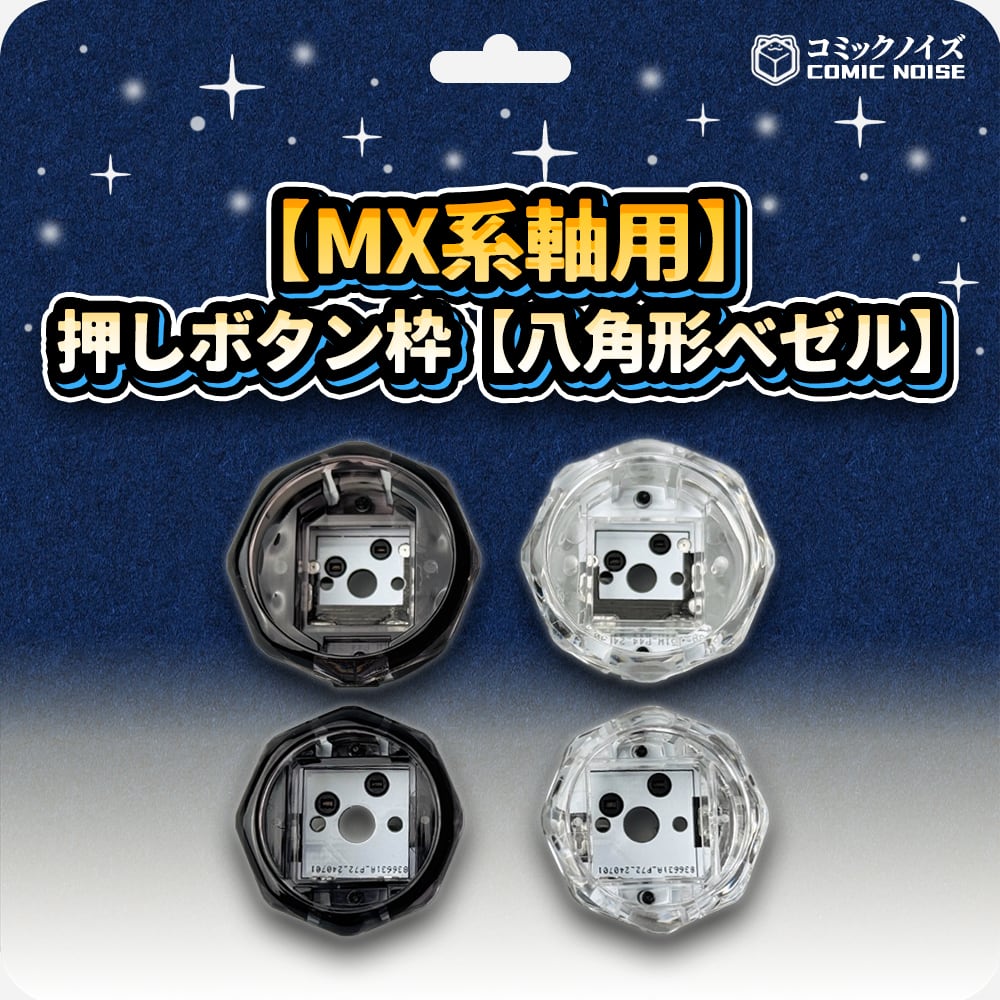

【MX系軸用】押しボタン枠【八角形ベゼル】
¥390 税込
なら 手数料無料で 月々¥130から

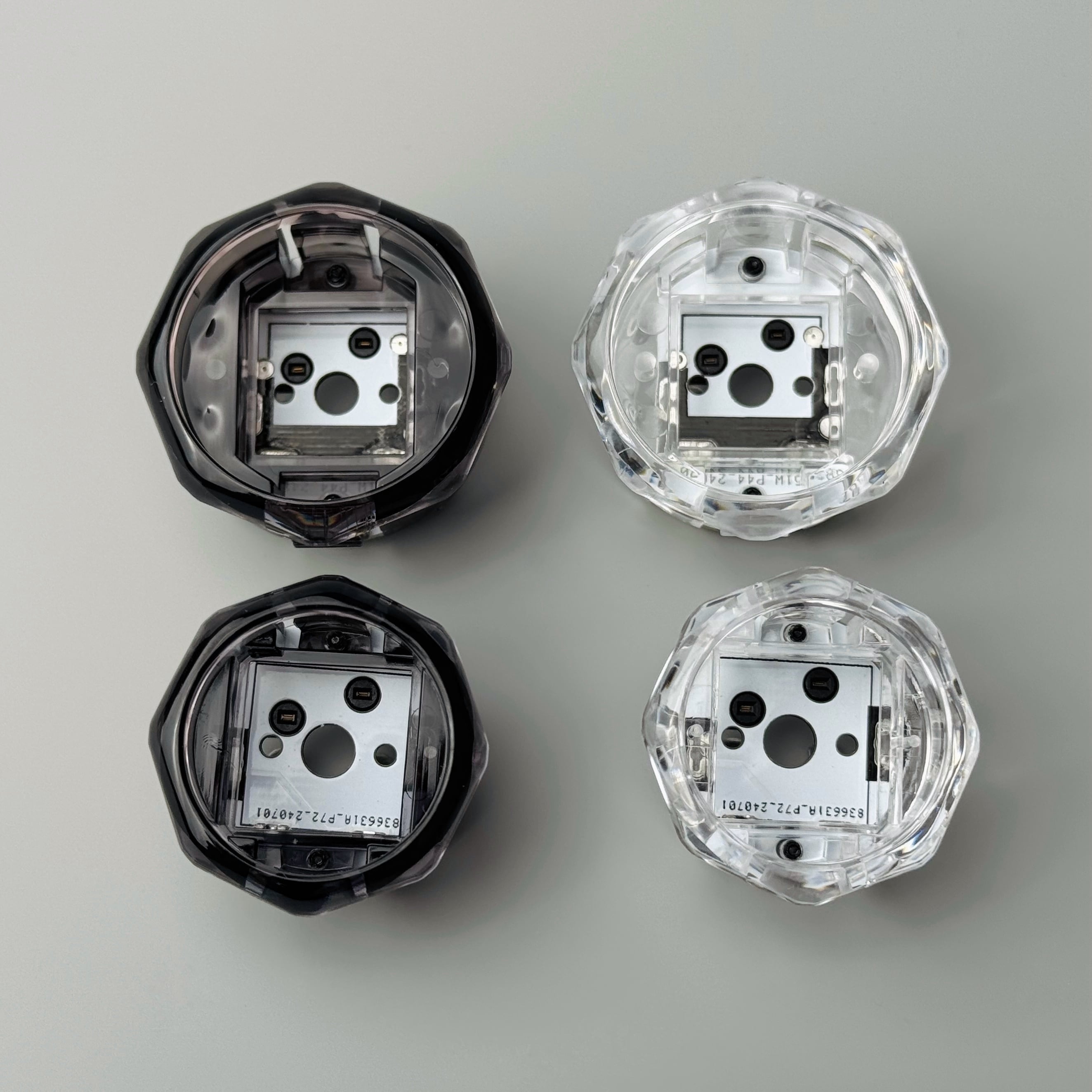

【MX系軸】の使えるハメ込み式(ツメ式)押しボタン枠です。

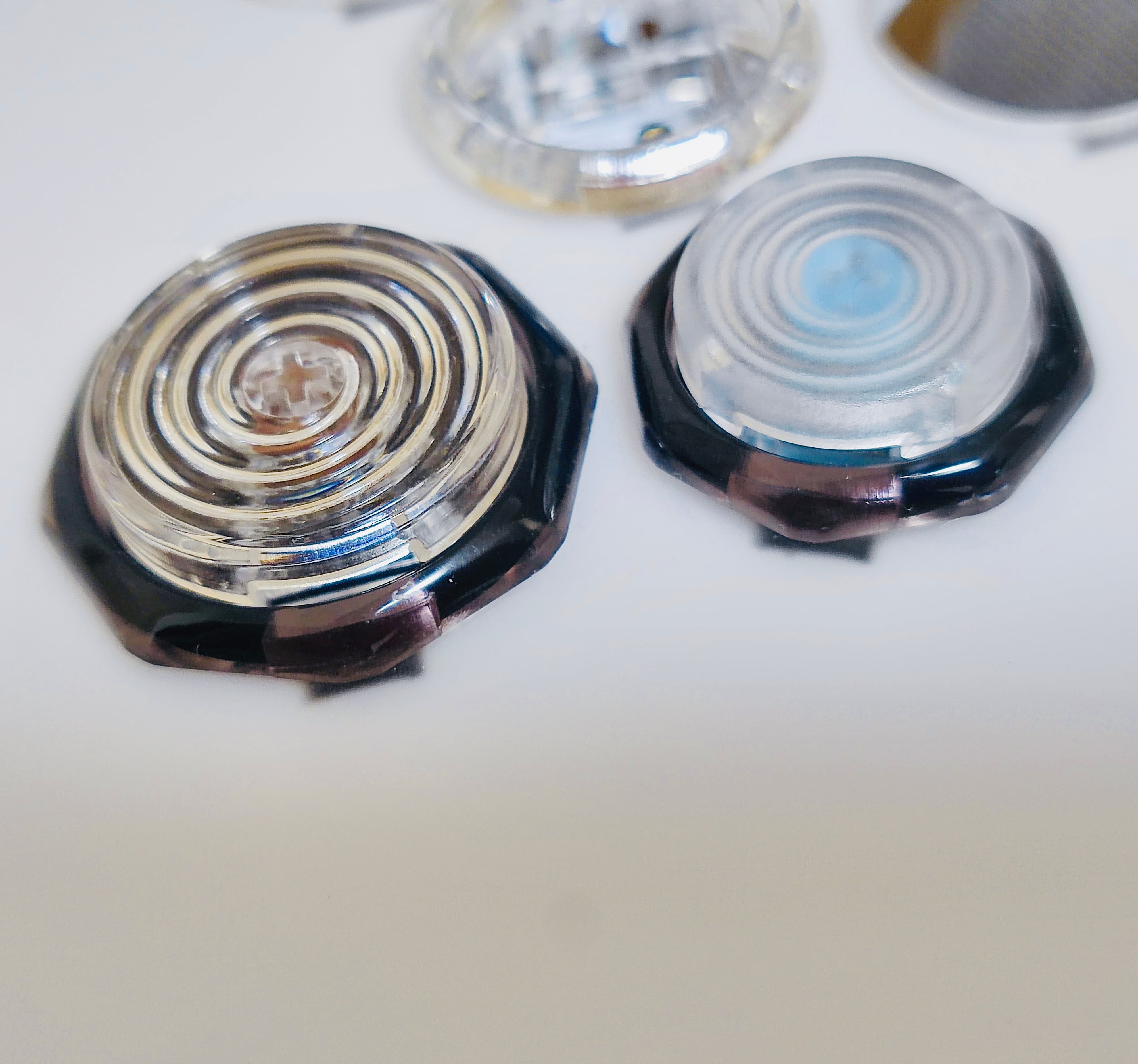

ベゼルは【八角形】になります。

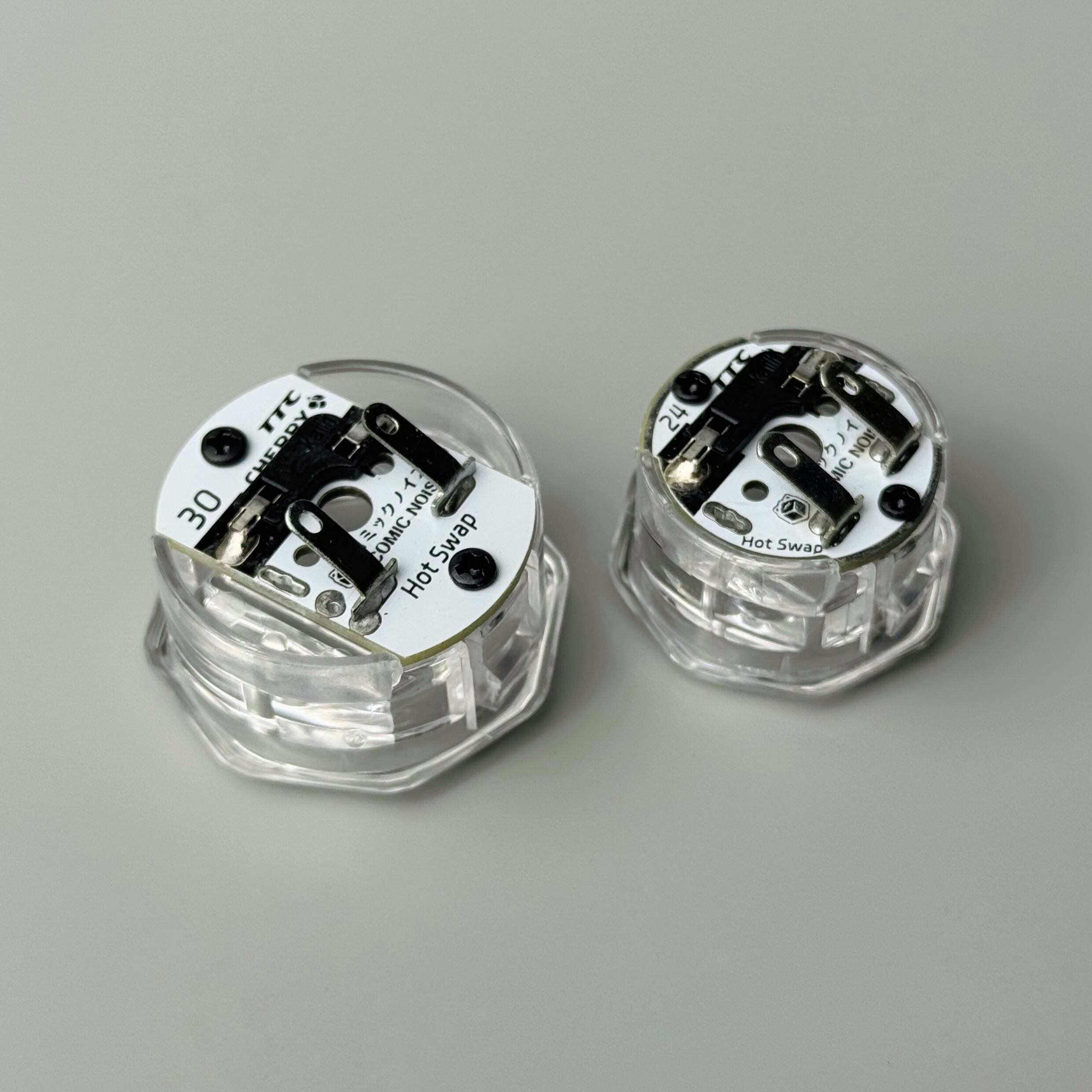

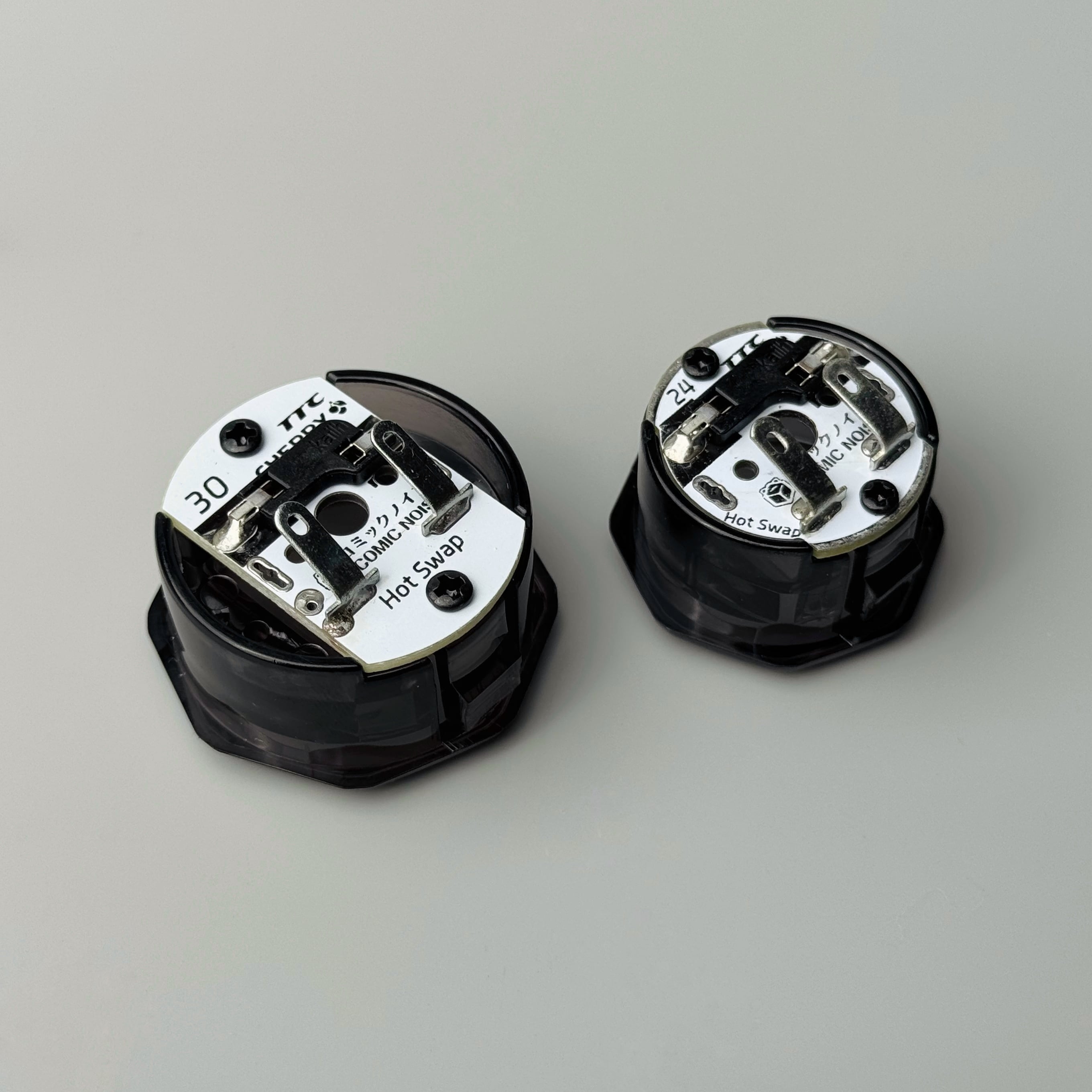

ボタンの端子は【110型端子】です。

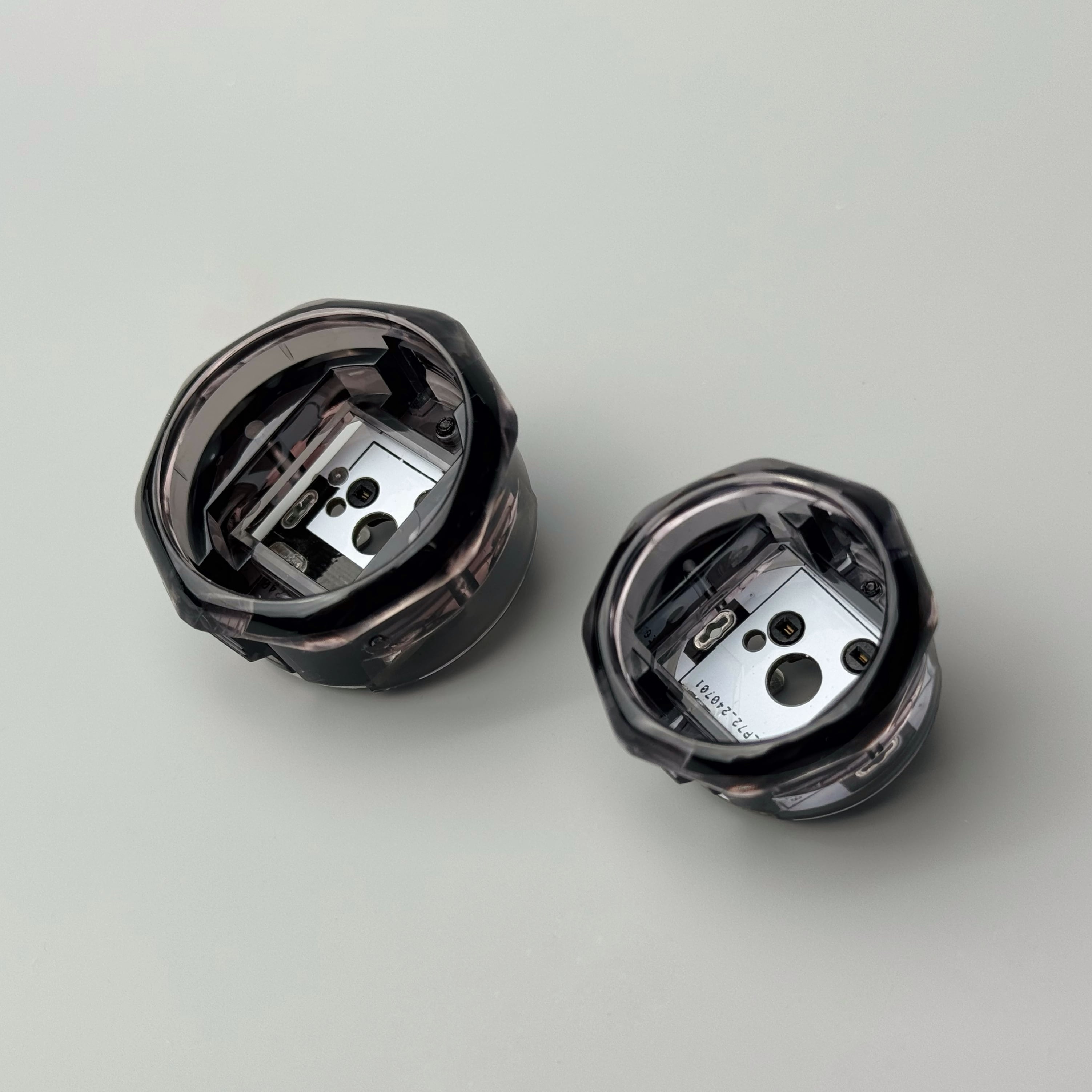

枠色は黒、

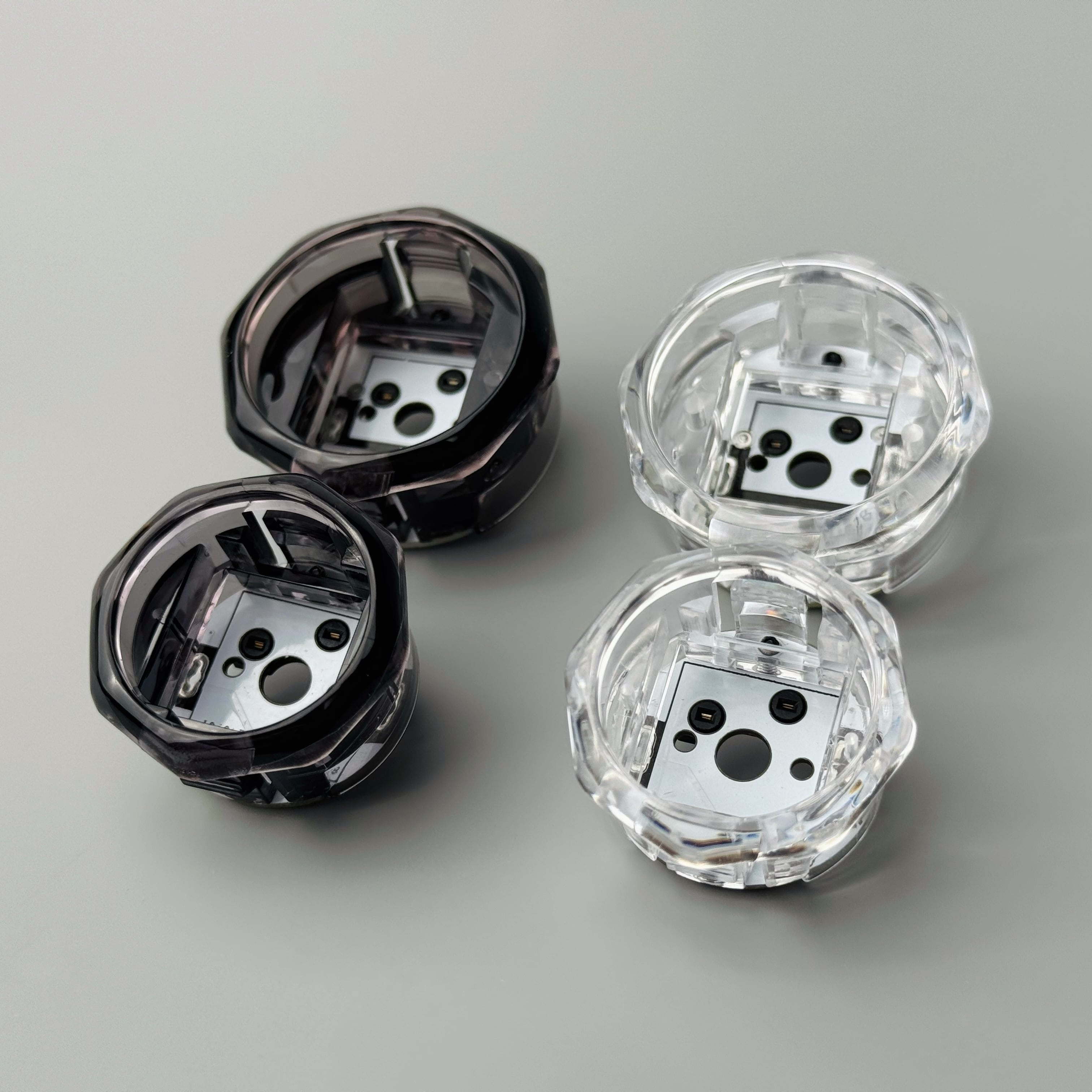

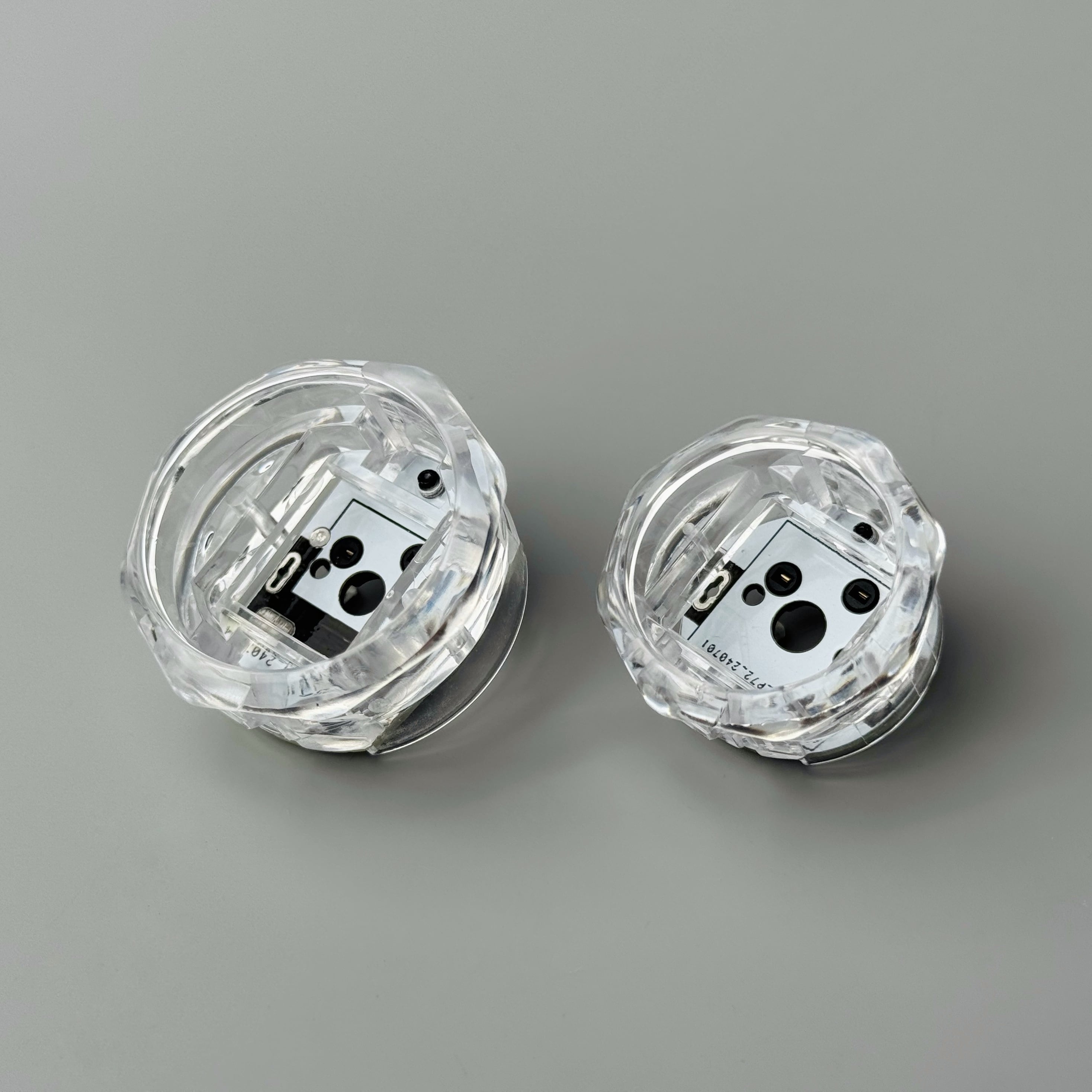

サイズは24φと30φになります。
厚さは1.1mmから4.7mmまでの天板に対応しております。
内容：ボタン枠のみ（プリント基板設置済み）
☆注意：キースイッチ、ボタンキャップ、Oリングは別売りで付属されてません。
↓24φボタンキャップ↓
https://comicnoise.base.shop/items/81874325
↓30φボタンキャップ↓
https://comicnoise.base.shop/items/81874297
↓【MX系】TTC Speed Silver 軸↓
https://comicnoise.base.shop/items/76795445
↓【MX系】GEONWORKS Raptor MX Gaming軸↓
https://comicnoise.base.shop/items/84092858
↓キャップ用Oリング↓
https://comicnoise.base.shop/items/81874799
☆ボタンの寸法図をご確認の上、ご購入ください。
☆ボタンの組み立てに時間がかかるため、発送が通常の注文より1～2営業日遅れる可能性がございます。ご理解のほど、よろしくお願いいたします。
☆こちらのボタンは配線型レバーレス・アケコン用のボタンになります
プリント基板型のSallyboxやSUNGAレバーレスに付けられません。
☆新品ですが、
製造上の初期傷と汚れがある場合もございます。
神経質な方はご遠慮ください。

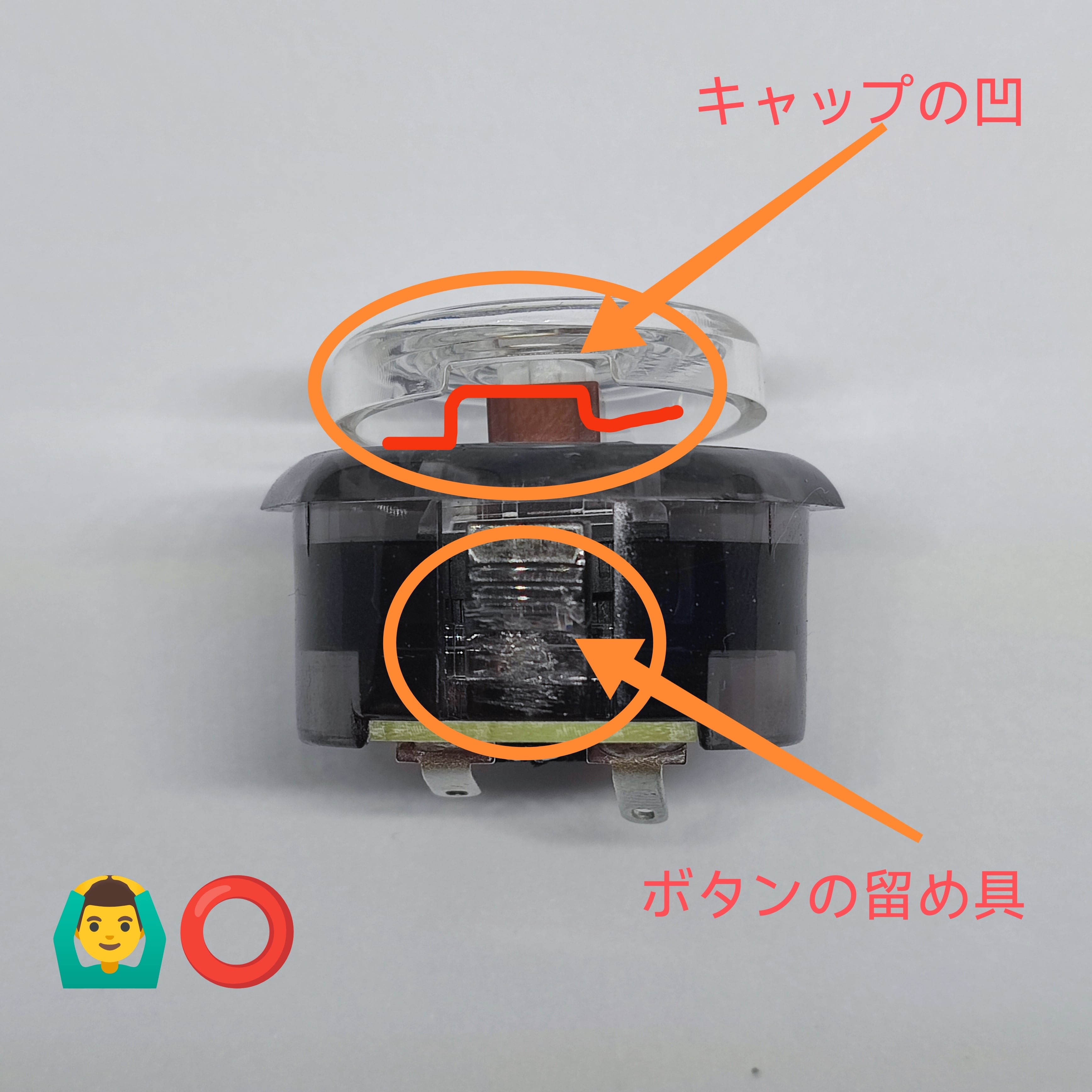

ボタンキャップの向き
キースイッチの設置方法
先ず、ボタンキャップにOリングを付けます
そして、キースイッチをキャップに設置してください
キースイッチのフットプリントをご注意しながら、両親指でボタン枠に押し付けてください
キースイッチの外し方
キャップ用Oリングの付け方
ケースにはめ込む前にご注意
ボタンをケースに設置する前に、寸法図をよくご確認し、ボタン枠の間にお互い邪魔にならないかをご確認ください。
ケースにボタンを嵌めた後の取り外しは少し手間がかかります。
作業を行う前に、天板のイラストやボタンのピンの向きなどをよく確認し、その上でボタンを設置してください。
ケースからボタンを取り外し方法
先にキースイッチを押し出します。
ラジオペンチで両側の留め具をゆっくり挟み、ケースと平行に押し出してください（片方が斜めになると取り外しにくくなります）。
-
